AL-520-00 Busnetzteil

Passend zur AL-511-00 IP-DALI-BRIDGE bietet unser Busnetzteil AL-520-00 BUS POWER SUPPLY genug Ausgangsstrom für eine vollausgebaute DALI Linie.

Bestell-Nr. 12053Artikel-Nr. AL-520-00

Datenblatt Angebot anfordern

Sie sind hier

Messen

Funkstrecke

Empfangen

Auswerten

Übergeben

Den ganzen Signalweg ansehen →

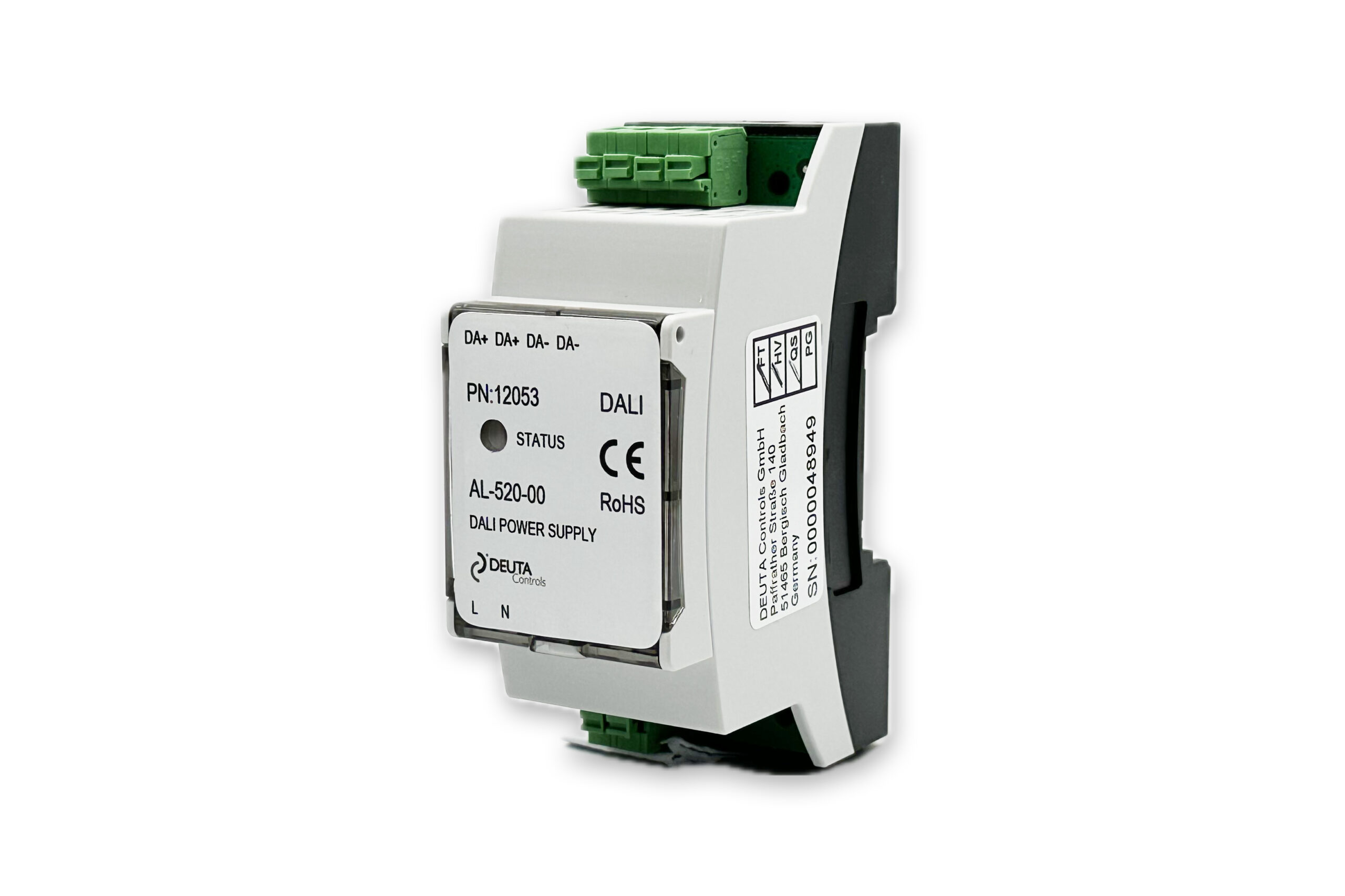

AL-520-00 Busnetzteil

Technische Daten

Bestellnummer	12053
Artikelnummer	AL-520-00
Zulassungen	CE
Schnittstelle Versorgung	230 V AC (+/- 10%), max. 5.0 W
Schnittstelle DALI	typ. 16 V DC (+/- 5%), max. 240 mA (+/- 5%)
Service-LED	1x Geräte-Status (rot/grün)
Umgebungsbedingungen	Betriebstemperatur: 0°C .. +50 °C Lagertemperatur: -20 °C .. +70 °C Luftfeuchtigkeit: 10 .. 95 % (nicht kondensierend / non condens.) Schutzklasse: IP20
Abmessungen und Gewicht	94 x 36 x 60 mm (2 TE) Gewicht: 72 g
Anschlusstechnik	Federzugklemmen

Beschreibung

Passend zur AL-511-00 IP-DALI-BRIDGE bietet unser Busnetzteil AL-520-00 BUS POWER SUPPLY genug Ausgangsstrom für eine vollausgebaute DALI Linie.

Mit den doppelten Klemmstellen in Federklemmtechnik ermöglicht es den einfachen Anschluss innerhalb der DALI-Linie in der Unterverteilung.

Wann eine DALI-Linie ein Busnetzteil braucht

Für die Planung

Ohne Busspannung von typisch 16 V kommuniziert kein Gerät auf einer DALI-Linie. Liefert der Master sie nicht selbst, kommt ein Busnetzteil in die Linie – das AL-520-00 mit bis zu 240 mA.

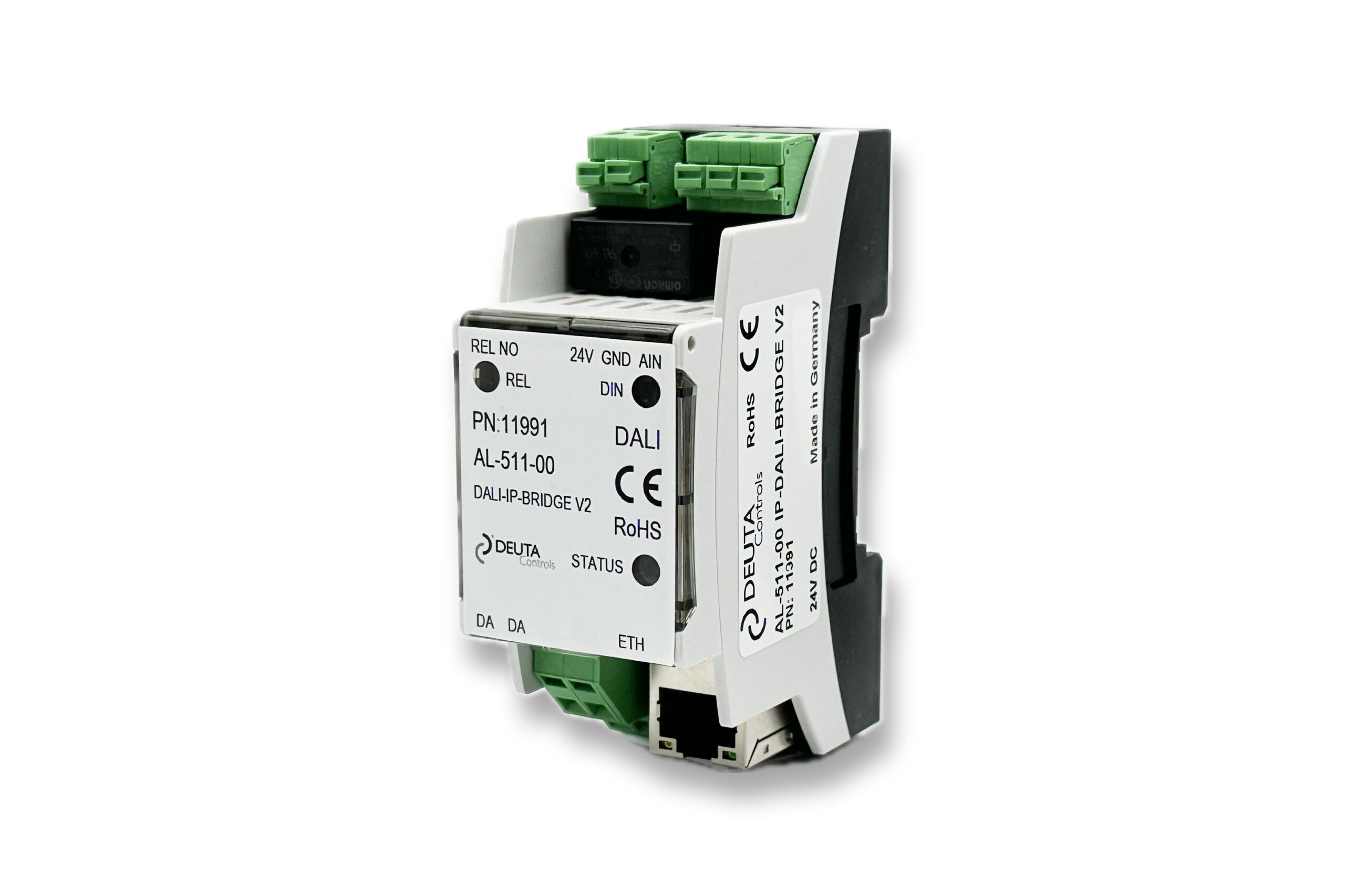

1Mit der IP-DALI-BridgeDie AL-511-00 ist DALI-Master ohne eigenes Netzteil. Jede Linie an der Bridge braucht deshalb ein AL-520-00.

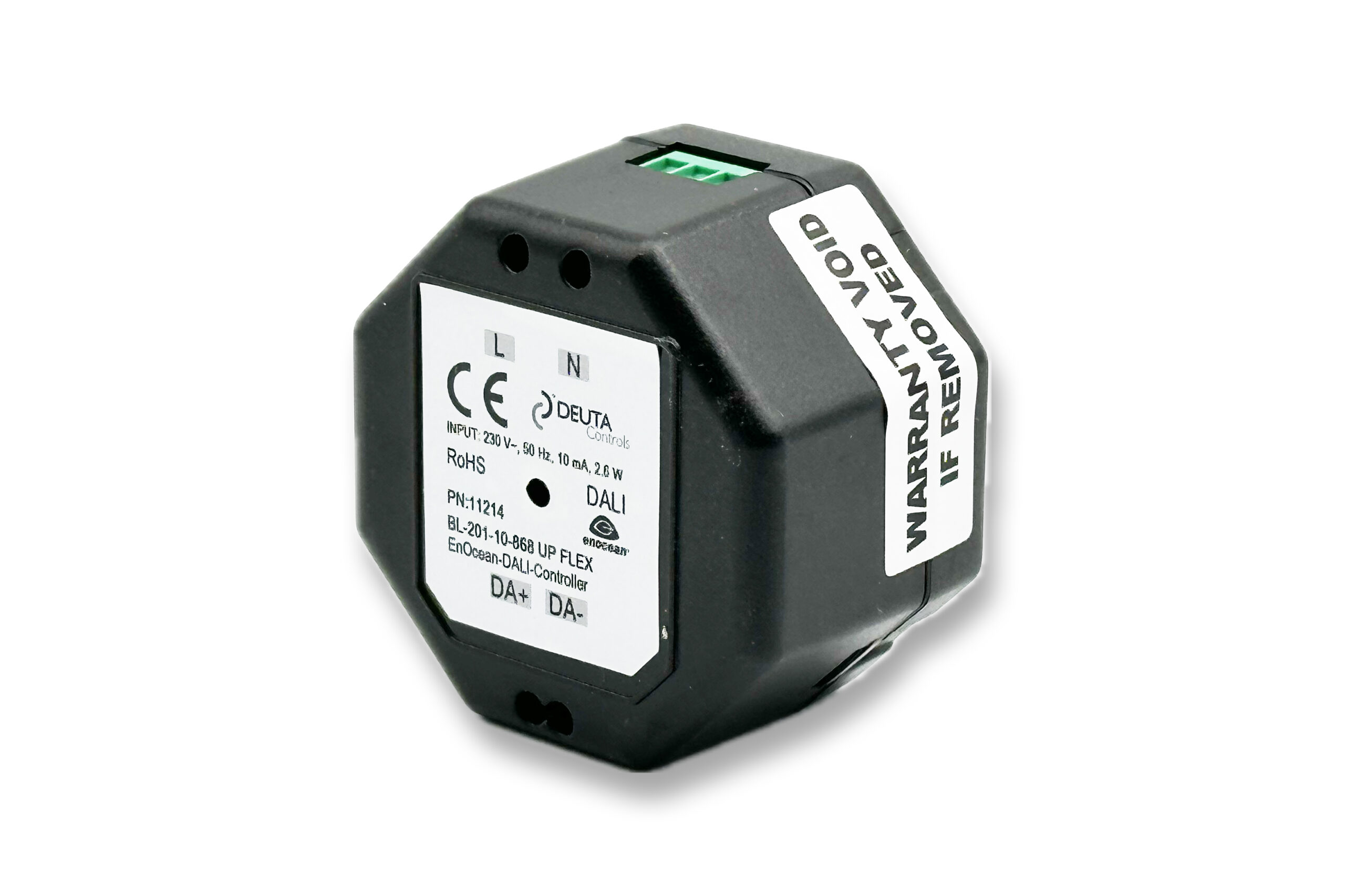

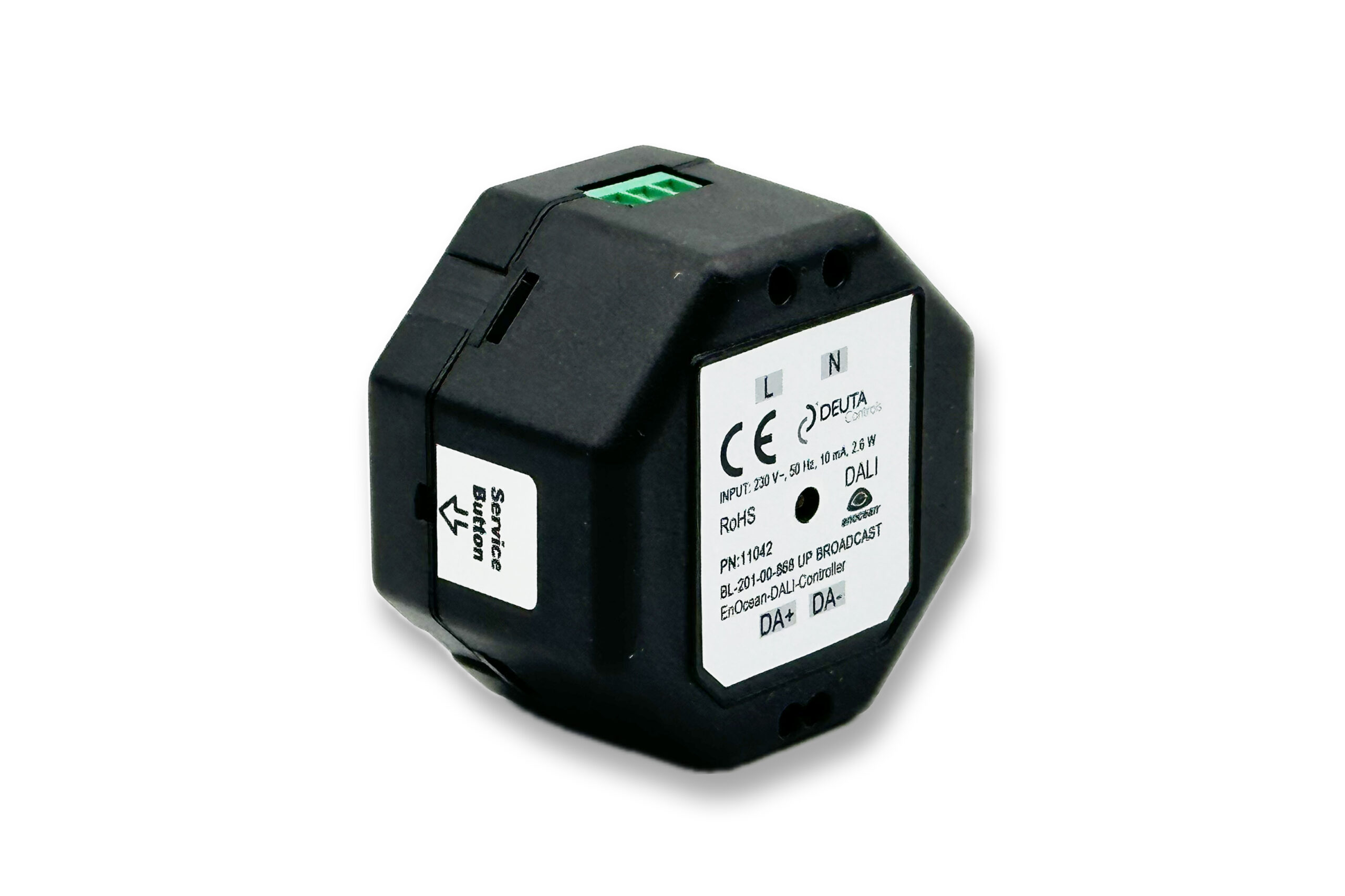

2Mit EnOcean-ControllernBL-201 und BL-204 haben ein Netzteil mit 30 mA eingebaut, genug für 15 EVG. Ein zusätzliches AL-520-00 in derselben Linie ergäbe 270 mA und läge über dem Höchstwert von 250 mA.

3StrombilanzBis zu 2 mA je Betriebsgerät: 64 EVG brauchen höchstens 128 mA. Busgespeiste Taster und Sensoren kommen hinzu, etwa 4,1 mA für das Eingangsmodul AL-500-00. Für eine volle Linie bleibt Reserve.

4Kein LED-TreiberDas AL-520-00 versorgt den Bus, nicht die Leuchten. Ein „DALI-Netzteil“ für LED-Streifen ist ein dimmbarer LED-Treiber mit DALI-Eingang – ein Betriebsgerät in der Linie, kein Busnetzteil.

Strombilanz für Ihre Linie berechnen →

Häufige Fragen

4 Fragen

Wie viele DALI-Geräte versorgt ein Busnetzteil?

Das AL-520-00 liefert bis zu 240 mA. Bei höchstens 2 mA je Betriebsgerät reicht das für eine volle Linie mit 64 EVG und lässt Reserve für busgespeiste Taster und Sensoren.

Darf man zwei DALI-Netzteile in eine Linie setzen?

Nur, wenn ihre Ströme zusammen 250 mA nicht überschreiten. Zwei AL-520-00 in einer Linie sind zu viel, ein Controller mit eingebautem Netzteil plus AL-520-00 ebenfalls.

Ist ein DALI-Netzteil dasselbe wie ein DALI-LED-Treiber?

Nein. Ein Busnetzteil liefert die Busspannung für die Kommunikation. Ein LED-Treiber mit DALI-Eingang versorgt die Leuchte und ist selbst Teilnehmer am Bus.

Wie wird das AL-520-00 angeschlossen?

In der Unterverteilung auf der Hutschiene, 2 Teilungseinheiten breit, versorgt mit 230 V AC. Die doppelten Federzugklemmen erlauben das Durchschleifen der DALI-Linie.
