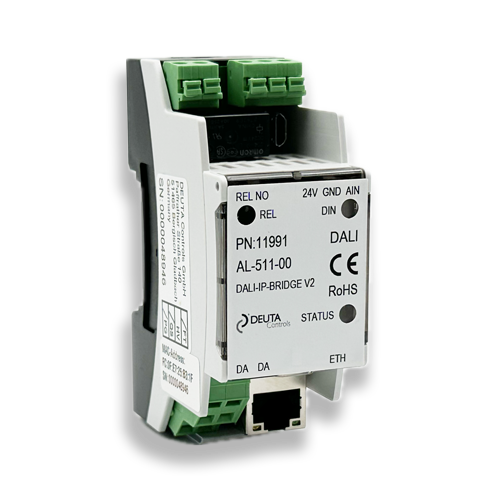

DALI Gateway AL-511-00 IP-DALI-Bridge
Eine einfache Anbindung einer Steuerung mit Ethernet-Schnittstelle zu DALI Vorschaltgeräten oder LED-Treibern ist über dieses neue und innovative Produkt AL-511-00 IP-DALI-BRIDGE möglich.
Technische Daten
| Bestellnummer | 11991 |
| Artikelnummer | AL-511-00 |
| Versorgung | 24 V DC (+/- 10%) |
| Zulassungen | CE |
| Schnittstelle Funk | - |
| Schnittstelle DALI | DALI Master ohne integriertes DALI Netzteil, Galvanisch getrennt DALI master without DALI power supply, galvanivally isolated |
| Schnittstelle Ethernet | 1x Ethernet 10/100, RJ45 |
| Relaisausgang | 1x Schließer |
| Analoger Eingang | 1x 0 .. 30 V DC |

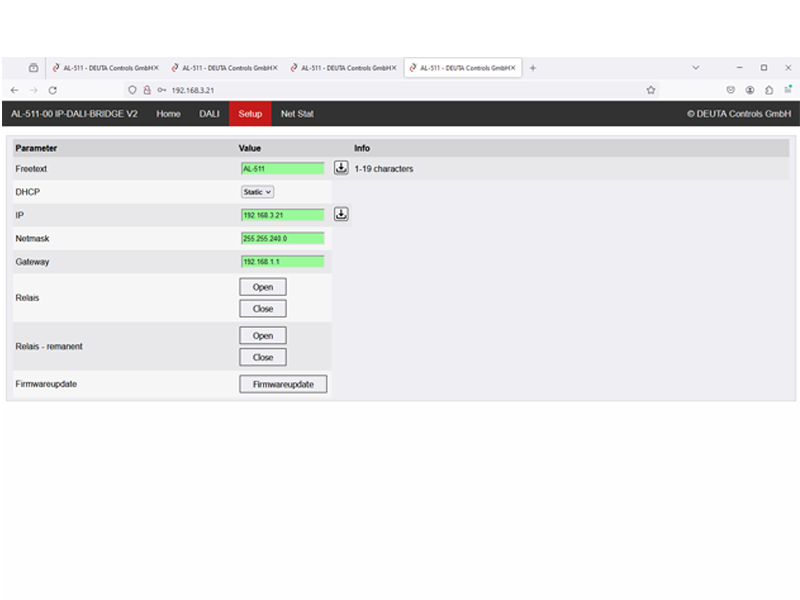

| IP-Adresse | Über DHCP (default), feste IP über Webserver einstellbar DHCP (default), fixed IP address setup via Webserver |
| Umgebungsbedingungen | Betriebstemperatur: 0°C .. +40 °C Lagertemperatur: -20 °C .. +70 °C Luftfeuchtigkeit: 10 .. 95 % (nicht kondensierend) Schutzklasse: IP20 |
| Abmessungen und Gewicht | 94 x 36 x 60 mm (2 TE) Gewicht: 72 g |
| Anschlusstechnik | Federzugklemmen |
Beschreibung

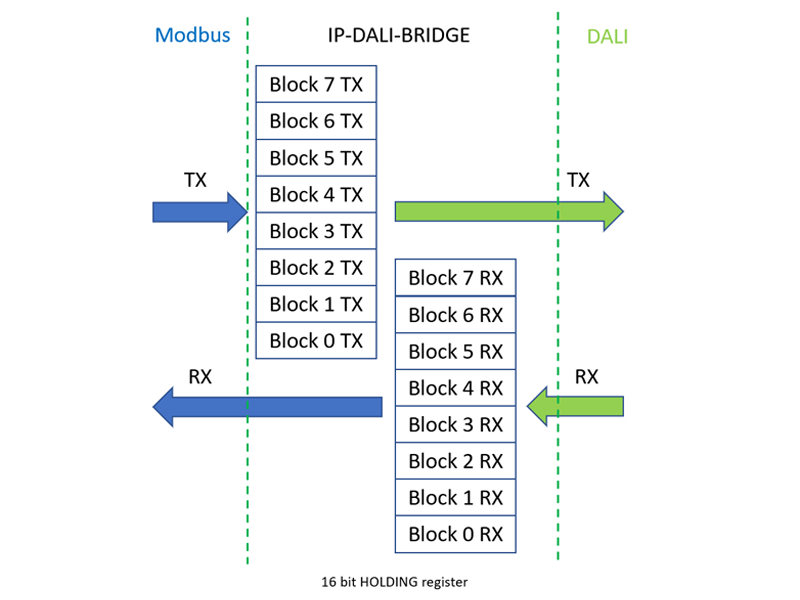

Eine einfache Anbindung einer Steuerung mit Ethernet-Schnittstelle zu DALI Vorschaltgeräten oder LED-Treibern ist über dieses neue und innovative Produkt AL-511-00 IP-DALI-BRIDGE möglich. Die Kommunikation erfolgt über MODBUS TCP.
Das Gerät besitzt neben der DALI Schnittstelle auch ein potenzialfreies Relais (1x Schließer 5 A, 250 V AC / 30 V DC) sowie einen analogen Eingang.
In Kombination mit den Bediengeräten der Serien STYLE oder SMART oder auch der VL-700 BASE können Sie so eine nahezu beliebig große DALI-Steuerung aufbauen.
Bitte beachten Sie, dass Sie jeweils ein DALI Netzteil pro Segment (max. 64 DALI EVG) benötigen.

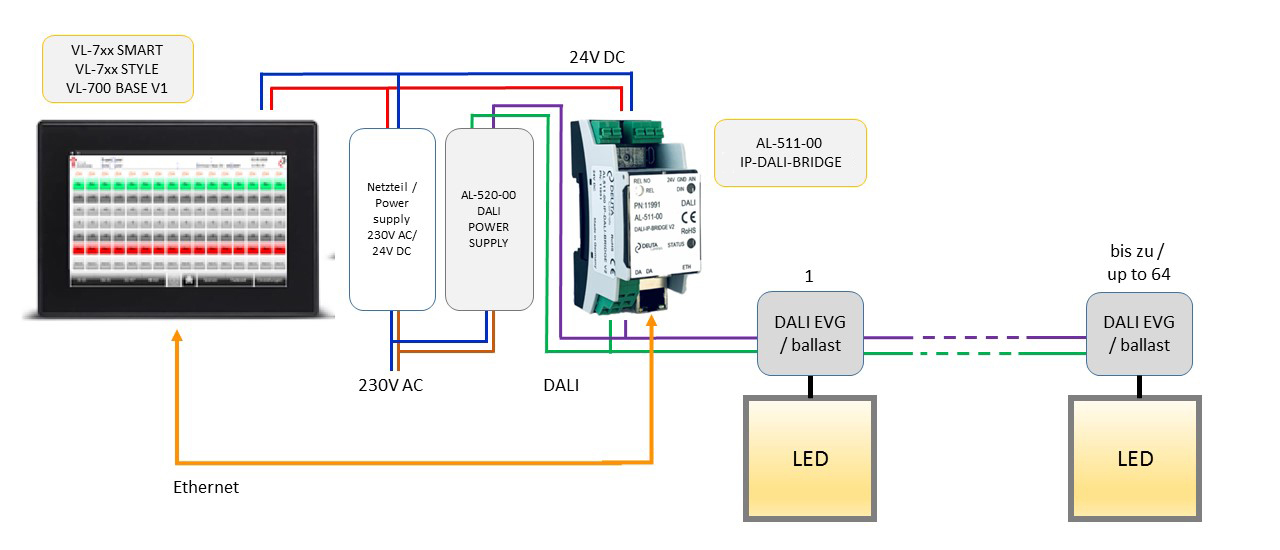

Die IP-DALI-BRIDGE wird mit 24 V DC versorgt. Die erforderliche DALI Busspannung wird von einem DALI Netzteil je DALI Linie bereitgestellt. Die Kommunikation mit einer Steuerung erfolgt über den RJ-45 Ethernet Anschluss (10/100 MBit).
DALI Systeme sind mit der IP-DALI-BRIDGE AL-511 über Ethernet nahezu beliebig skalierbar.
Unterlagen
Alles zu AL-511-00 IP-DALI-Bridge für Ausschreibung und Planung, ohne Registrierung.
