Einzelraumregelung per Funk: Ventil, Sensor und Fenster ohne Leitung

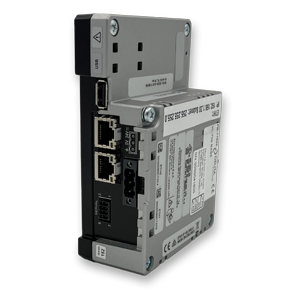

Das EnOcean Gateway VL-700 BASE regelt die Raumtemperatur lokal, Raum für Raum: Stellantriebe, Temperatursensoren, Fensterkontakte, Präsenzmelder und Raumbediengeräte werden je Raum zugeordnet, die Sollwerte folgen dem Zeitprogramm. Alles per Funk, ohne neue Leitung zum Heizkörper – und alle Zustände stehen Ihrer Gebäudeautomation über MQTT und eine REST-Schnittstelle zur Verfügung.
Was je Raum zusammenarbeitet
Das PrinzipJedem Raum werden seine Geräte zugeordnet: ein oder mehrere Stellantriebe am Heizkörper, ein Temperatursensor, die Fensterkontakte und, wo gewünscht, ein Präsenzmelder und ein Raumbediengerät. Die Regelung läuft lokal auf dem Gateway – ohne Cloud, ohne Leitstelle, auch bei getrenntem Netz.
Der Fensterkontakt nimmt die Heizung beim Lüften zurück; ohne Kontakt erkennt die Regelung ein offenes Fenster am schnellen Temperaturabfall. Meldet der Präsenzmelder niemanden, senkt sie ab. Am Raumbediengerät korrigieren die Nutzer den Sollwert um bis zu 3 Kelvin nach oben oder unten, ohne das Zeitprogramm zu verändern.

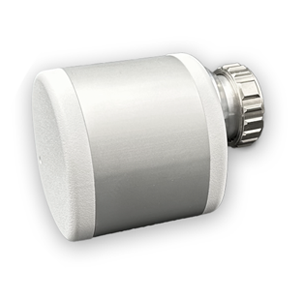

Batteriebetrieb, Profil A5-20-01. Antriebe mit thermischem Energy Harvesting sind ebenfalls einsetzbar; bei niedrigen Vorlauftemperaturen, etwa mit Wärmepumpe, reicht deren Energie aber nicht immer. Adapter für unterschiedliche Ventilfabrikate.

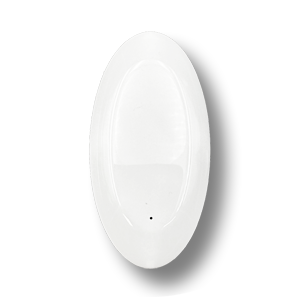

Messbereich 0 bis 60 °C, Genauigkeit ± 0,3 °C, Wiederholgenauigkeit 0,1 °C. Batteriebetrieb, ohne Leitung.

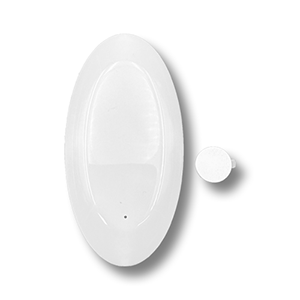

Erfassung seitlich und frontal, meldet offen oder geschlossen. Die Regelung setzt den Raum beim Lüften zurück.

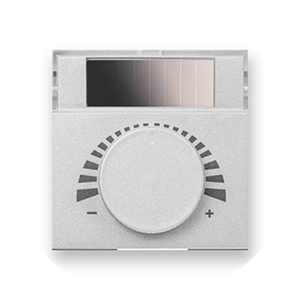

Verstellbereich −3 bis +3 °C um den programmierten Sollwert, für die Nutzer im Raum.
Jeder Raum als Kachel im Dashboard
BedienungIm Dashboard des Gateways hat jeder Raum seine Kachel: Isttemperatur, Sollwert, Betriebsart, Ventilstellung und der Zustand des Fensterkontakts. Sollwerte lassen sich hier direkt verstellen. Je Raum gibt es ein Zeitprogramm für sieben Tage mit Heizzeiten und Absenkung, dazu Feiertage, Vorheizzeit, Heizperiode und Urlaub. Ein Protokoll je Raum hält fest, wer wann einen Sollwert geändert hat und wie Sensoren und Antriebe reagiert haben.

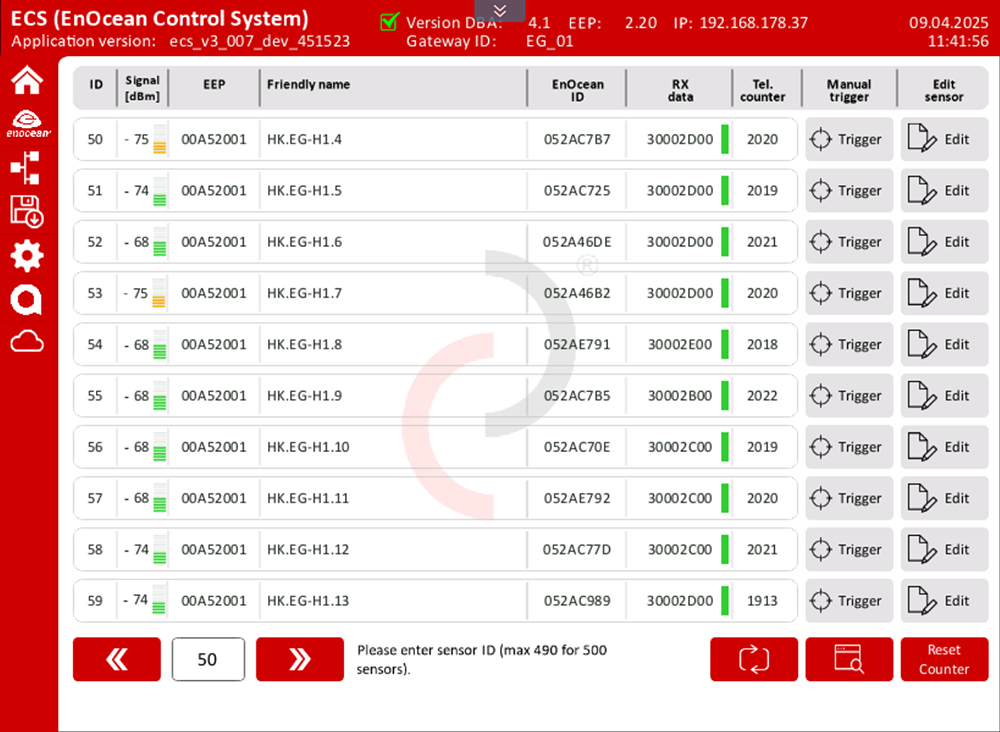

Für Inbetriebnahme und Service stehen jederzeit alle Daten der bis zu 500 Stellantriebe, Sensoren und Raumbediengeräte zur Verfügung: Signalstärke der empfangenen Telegramme, Geräteprofil (EEP), EnOcean-ID, Rohdaten und Telegrammzähler.
Was das Ventil meldet
Diagnose

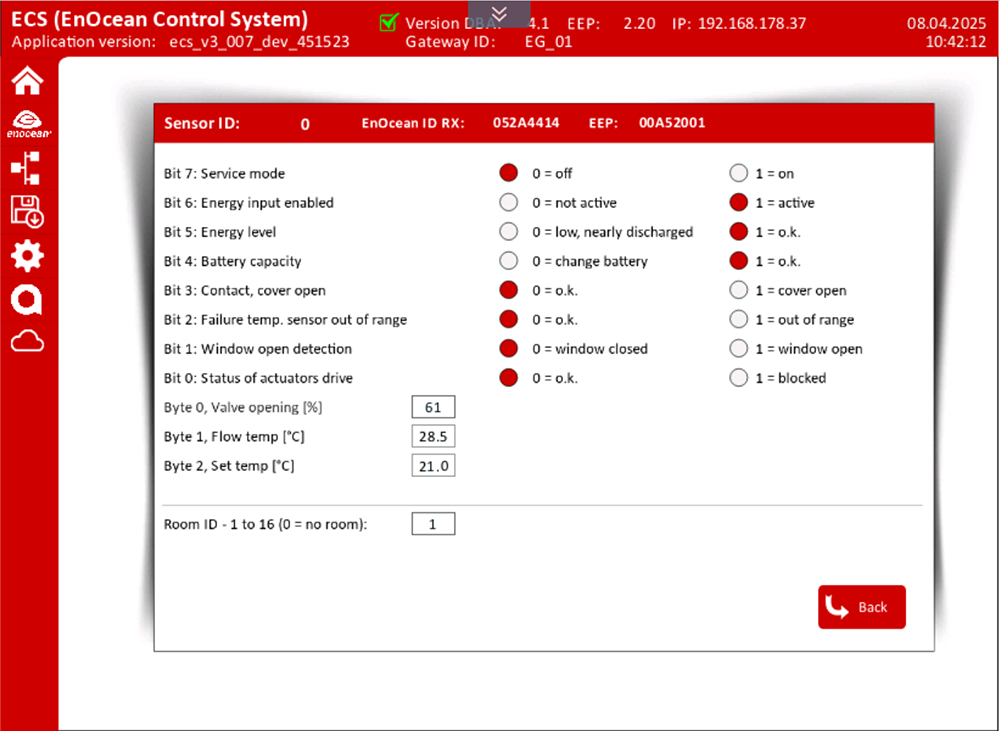

Für die Diagnose zeigt die Bedienoberfläche alle verfügbaren Detailinformationen des Heizkörperventils: den Energiezustand des Antriebs, den zuletzt gemeldeten Öffnungsgrad, die am Antrieb gemessene Temperatur und den zugeordneten Raum. Dazu der Zeitstempel des letzten Telegramms und die empfangenen Daten.
Ein Antrieb, der schweigt, fällt damit auf, bevor der Raum kalt wird – dieselbe Logik wie bei allen Sensoren des Systems: Lebenszeichen, Alarmliste, Versorgungsstatus.
Einrichten per Datei statt Gerät für Gerät

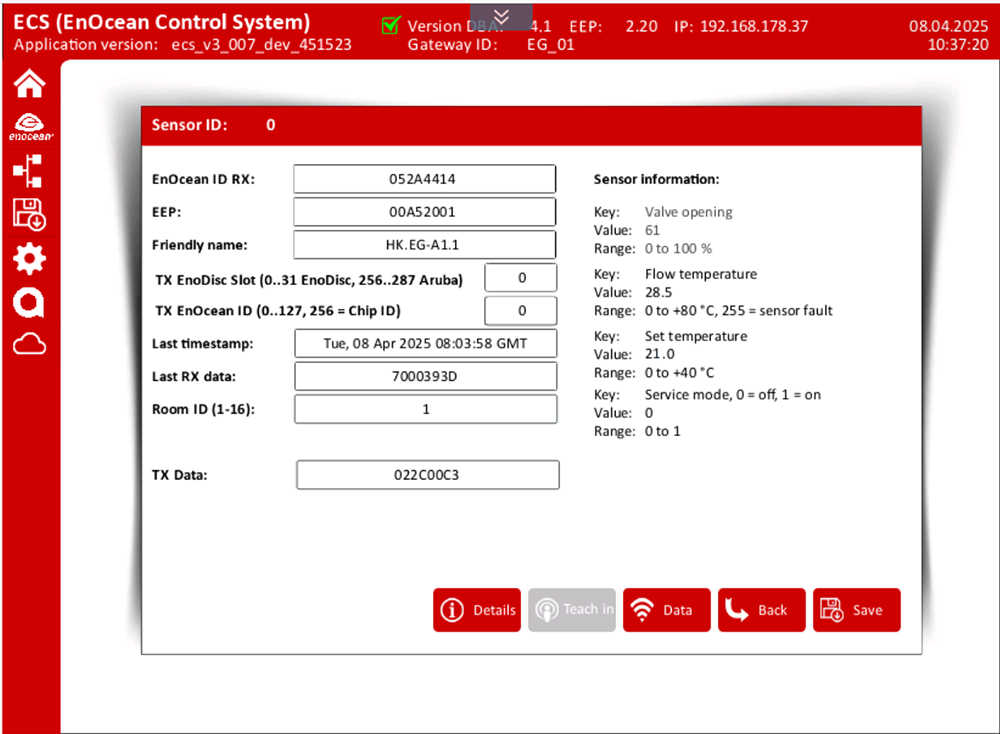

InbetriebnahmeRäume und ihre Geräte werden im Grundriss des Dashboards zugeordnet. Bei einer größeren Zahl von Geräten lässt sich die Geräteliste als Datei per FTP oder SFTP einspielen; je Gerät stehen darin EnOcean-ID, Geräteprofil und der Name für die MQTT-Nachrichten.

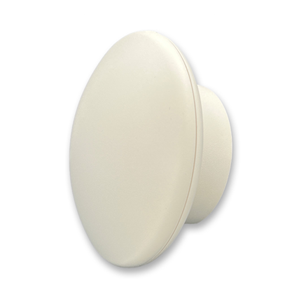

Für das Senden an die Antriebe wird der zuständige Empfänger eingetragen – eine EnoDisc® oder ein Aruba Access Point mit EnOcean-Gateway – sowie die EnOcean-ID, unter der das Gateway sendet. Diese Datei ist zugleich die Dokumentation der Anlage.
Lesen und schreiben aus der Gebäudeautomation
Anbindung

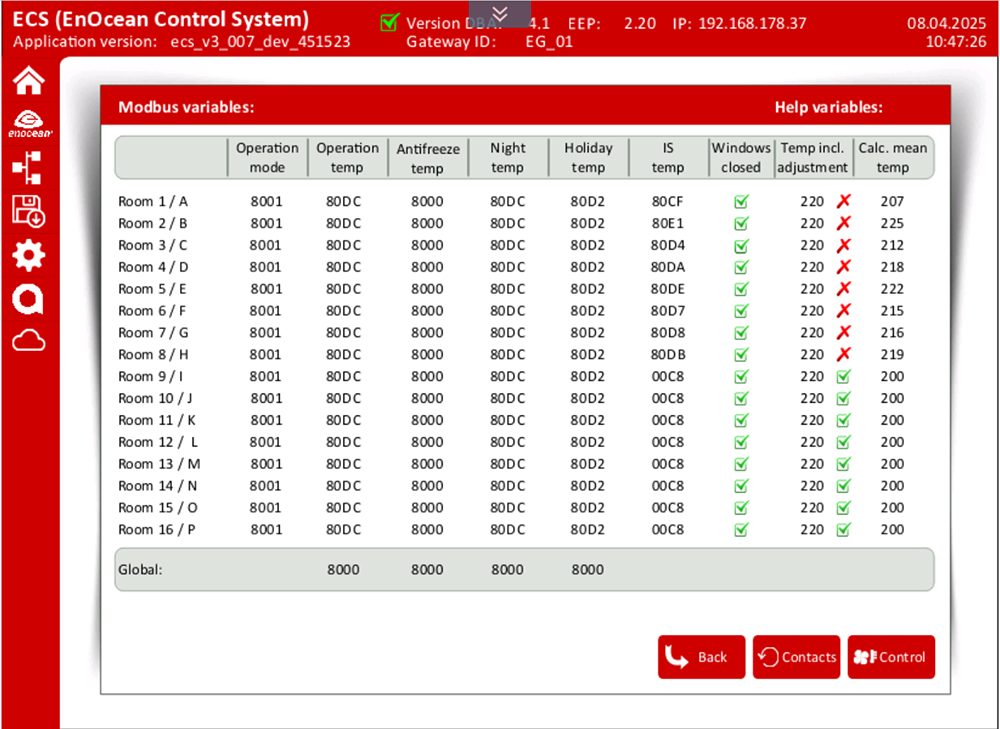

Sollwerte, Zeitprogramme und Zustände aller Räume stehen einer Gebäudeautomation oder einem zentralen Bediengerät über eine REST-Schnittstelle lesend und schreibend zur Verfügung, die Zustände zusätzlich über MQTT. Das System arbeitet damit eigenständig und lässt sich zugleich in eine vorhandene Leittechnik einbinden und erweitern.
Die Messwerte der angeschlossenen Sensoren gibt das Gateway darüber hinaus über MQTT, BACnet und KNX an Ihr Zielsystem weiter. Die Einbindung der Regelparameter der Einzelraumregelung über BACnet und KNX ist in Vorbereitung – fragen Sie den Stand für Ihr Projekt ab.
Was das für Ihre Ausschreibung heißt
5 Punkte- Je Raum benennen: Zahl der Heizkörper und Ventilfabrikat (für die Adapter), Temperatursensor, Fensterkontakte, ob ein Sollwertversteller gewünscht ist.
- Die Zahl der Räume je Gateway stimmen wir mit Ihnen ab; größere Flächen bekommen mehrere Gateways, wie bei der Sensorik ein Gateway je Etage. Wird mit niedriger Vorlauftemperatur geheizt, Stellantriebe mit Batterie ansetzen.
- Zeitprogramme und Sollwerte je Raum als Vorgabe mitgeben – sie werden bei der Inbetriebnahme parametriert.
- Datenweg zur Leittechnik festlegen: REST oder MQTT für die Regelparameter, MQTT, BACnet oder KNX für die Messwerte.
- Inbetriebnahme und Konfiguration als eigene, kostenpflichtige Position ausweisen; die Konfigurationsdatei als Teil der Dokumentation verlangen.
Häufige Fragen
5 FragenIst eine Einzelraumregelung Pflicht?
Ja, für Heizungen mit Wasser als Wärmeträger. Nach § 63 Gebäudeenergiegesetz muss eine solche Anlage eine selbsttätig wirkende Einrichtung zur raumweisen Regelung der Raumtemperatur haben; im Bestand ist sie nachzurüsten. In Nichtwohngebäuden ist für Räume gleicher Art und Nutzung eine Gruppenregelung zulässig.
Funktioniert die Regelung ohne Internet?
Ja. Die Regelung läuft lokal auf dem Gateway. Eine Verbindung zur Cloud oder zur Leittechnik ist für den Betrieb nicht nötig, nur für Fernzugriff und Auswertung.
Was passiert beim Lüften?
Der Fensterkontakt meldet das offene Fenster, und die Regelung nimmt die Heizung zurück, bis es wieder geschlossen ist. Ohne Kontakt erkennt sie das offene Fenster am schnellen Abfall der Raumtemperatur.
Wie werden die Stellantriebe versorgt?
Wir setzen bevorzugt Stellantriebe mit Batterie ein. Antriebe mit thermischem Energy Harvesting sind ebenfalls möglich; sie gewinnen ihre Energie aus der Wärme des Heizkörpers, und bei niedrigen Vorlauftemperaturen reicht das nicht immer.
Wie viele Räume regelt ein Gateway?
Das hängt davon ab, wie viele Geräte je Raum vorgesehen sind; ein VL-700 BASE verwaltet bis zu 500 EnOcean-Geräte. Für Ihr Projekt rechnen wir das anhand des Grundrisses durch.
Rechnen wir Ihre Räume durch?
Schicken Sie uns Grundriss, Heizkörperzahl und Zielsystem. Sie bekommen einen Vorschlag für Antriebe, Sensoren und Gateways, eine Liste mit Bestellnummern und ein Angebot.
