ECS Dashboard: Sensoren, Belegung und Wartung im Browser
Das Dashboard ist die Oberfläche des EnOcean Gateways VL-700 BASE: alle Sensoren, alle Messwerte, der Grundriss mit Belegung, die Wartungsliste und die Alarme – im Browser, ohne Installation, ohne Lizenzgebühr je Sensor. Was Sie darin sehen und wofür Sie es im Betrieb brauchen, Seite für Seite.

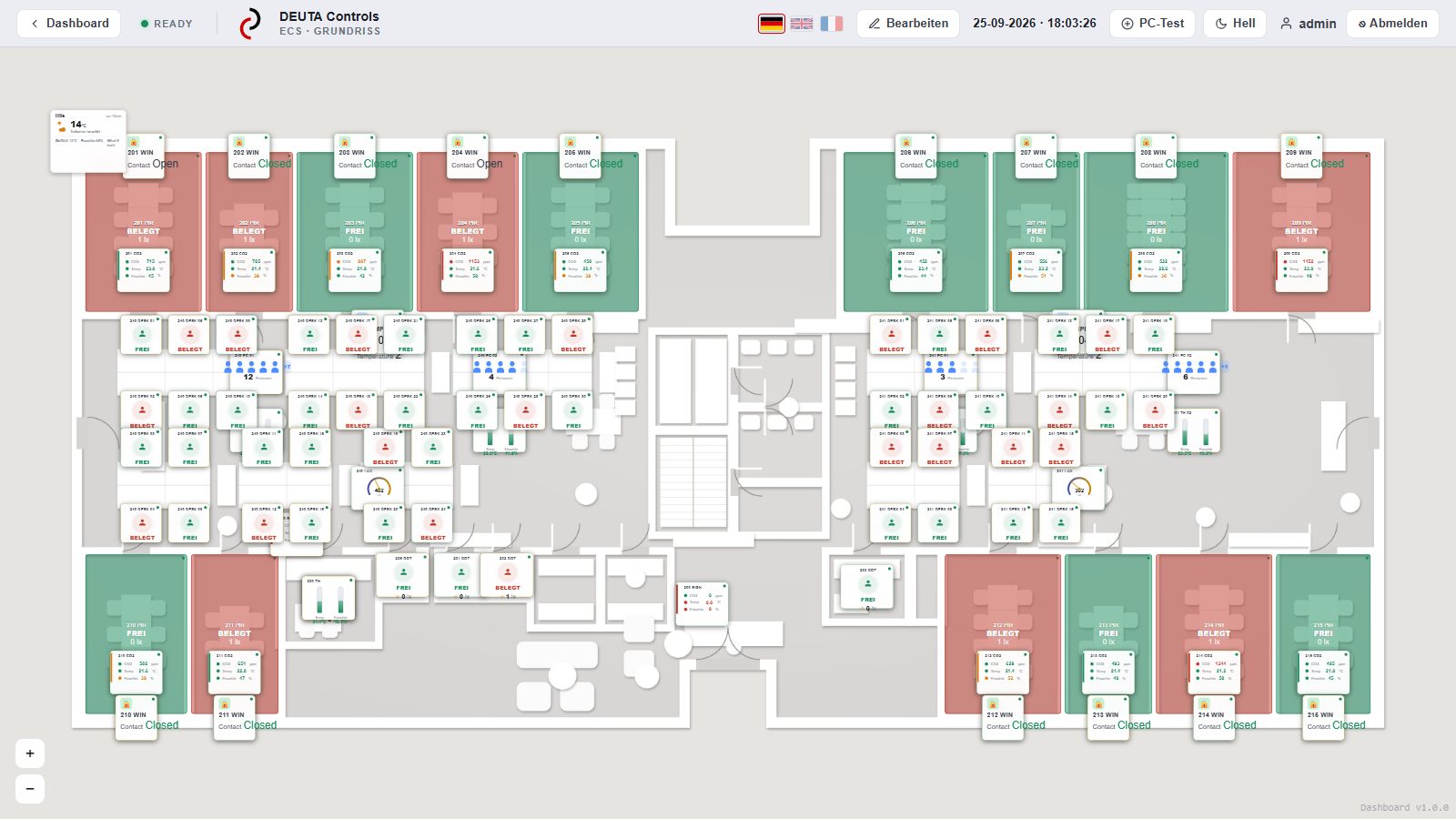

Belegung und Raumluft im Grundriss
GrundrissDer Grundriss zeigt jeden Raum als Fläche: grün frei, rot belegt, gespeist vom Präsenzmelder des Raums. Auf dem Tisch liegt die CO2-Kachel mit CO2, Temperatur und Feuchte, an der Außenwand der Fensterkontakt. Im Open Space steht jeder Tischsensor als eigene Kachel, dazu die Personenzähler an den Durchgängen.
Kacheln werden im Bearbeitungsmodus per Maus platziert, der Hintergrund ist Ihr eigener Plan als Bild. Jede Kachel hat mehrere Darstellungen, vom Icon bis zur Raumfläche, und lässt sich in der Schrift skalieren. Was Sie hier sehen, ist unsere Musteretage – dieselbe, die Sie auch interaktiv auf der Webseite erkunden können.
Für den Betrieb heißt das: Wer morgens auf den Grundriss schaut, sieht in einer Sekunde, welche Räume genutzt werden, wo die Luft schlecht ist und welches Fenster offen steht.

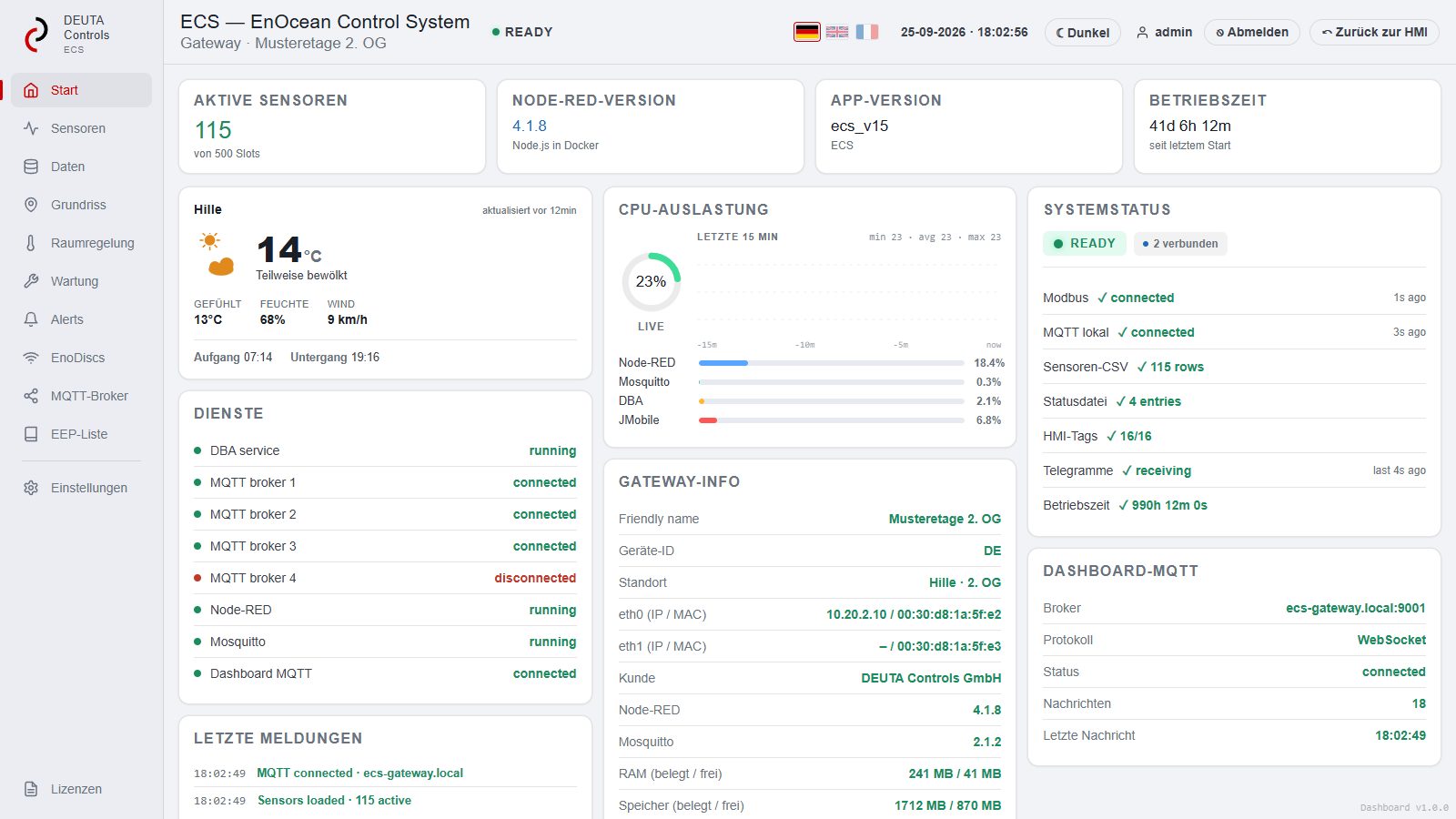

Der Zustand des Gateways auf einen Blick
StartseiteDie Startseite meldet, ob das System bereit ist: Zahl der aktiven Sensoren, Verbindung zum Funkempfang (Modbus), lokaler MQTT-Broker, letztes Telegramm, Betriebszeit. Darunter die Dienste des Gateways mit ihrem Zustand und die Auslastung von Prozessor und Speicher.
Bis zu vier MQTT-Broker lassen sich parallel anbinden, etwa Leittechnik, Auswertung und ein getrennter Broker nur für Störmeldungen. Jeder hat hier seine Statuszeile. Das Wetter am Standort und die TLS-Zertifikate des Gateways stehen ebenfalls auf der Startseite, damit ein ablaufendes Zertifikat nicht überrascht.

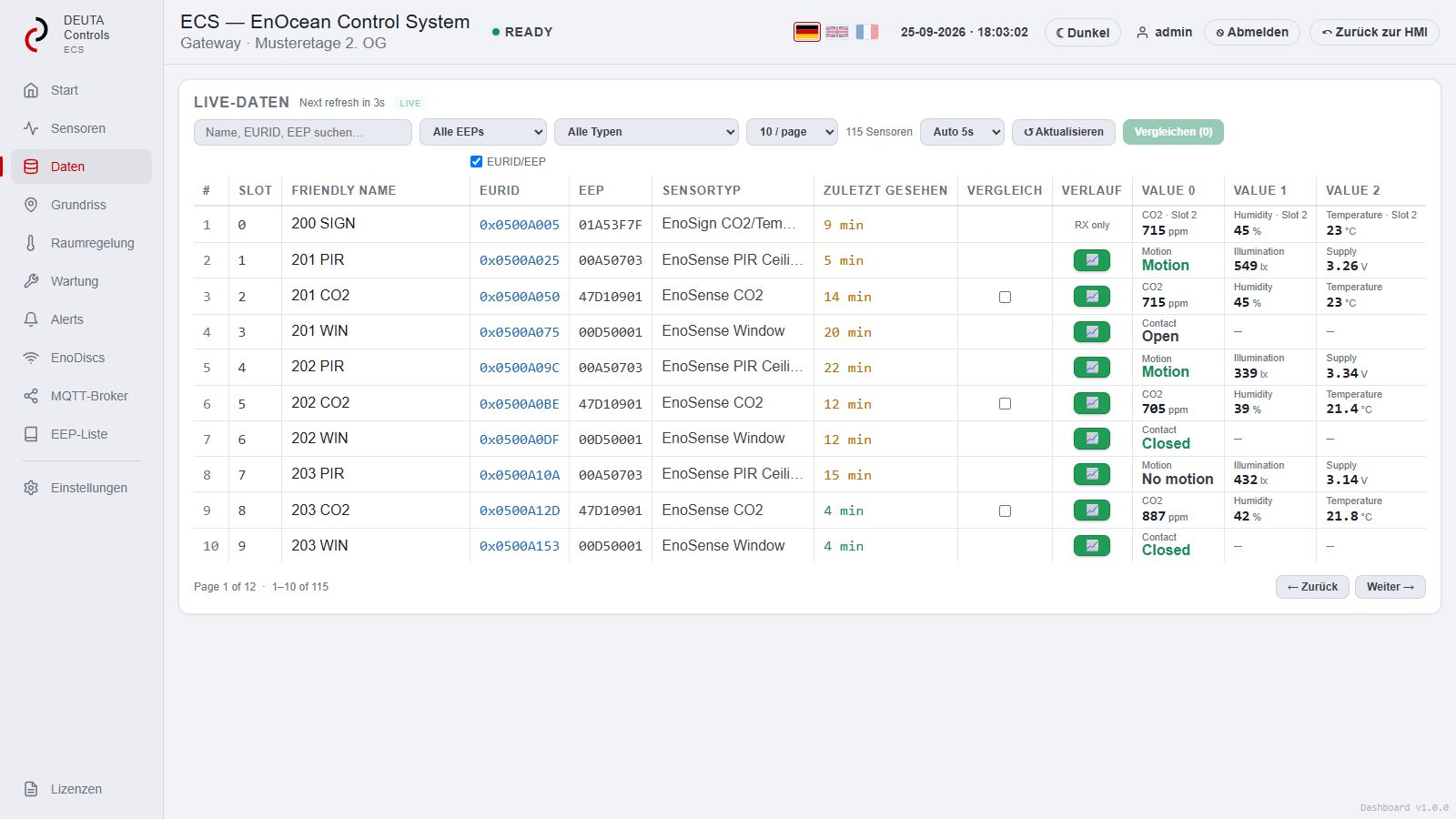

Jeder Messwert, dekodiert und mit Verlauf
Livedaten
Die Seite Daten führt alle Sensoren mit ihren aktuellen Werten: CO2 in ppm, Temperatur, Feuchte, Bewegung, Helligkeit, Fensterzustand, Personenzahl. Das Dashboard dekodiert die EnOcean-Telegramme nach dem Geräteprofil (EEP) selbst; Sie sehen Klartext, nicht Rohdaten.
Ein Klick auf einen CO2-Sensor öffnet den Verlauf mit Rundinstrumenten und Diagramm für den gewählten Zeitraum. Zwei Sensoren lassen sich zum Vergleich übereinanderlegen. Filter nach Profil, Typ und Name, Suche nach Name oder EnOcean-ID, wählbares Aktualisierungsintervall.

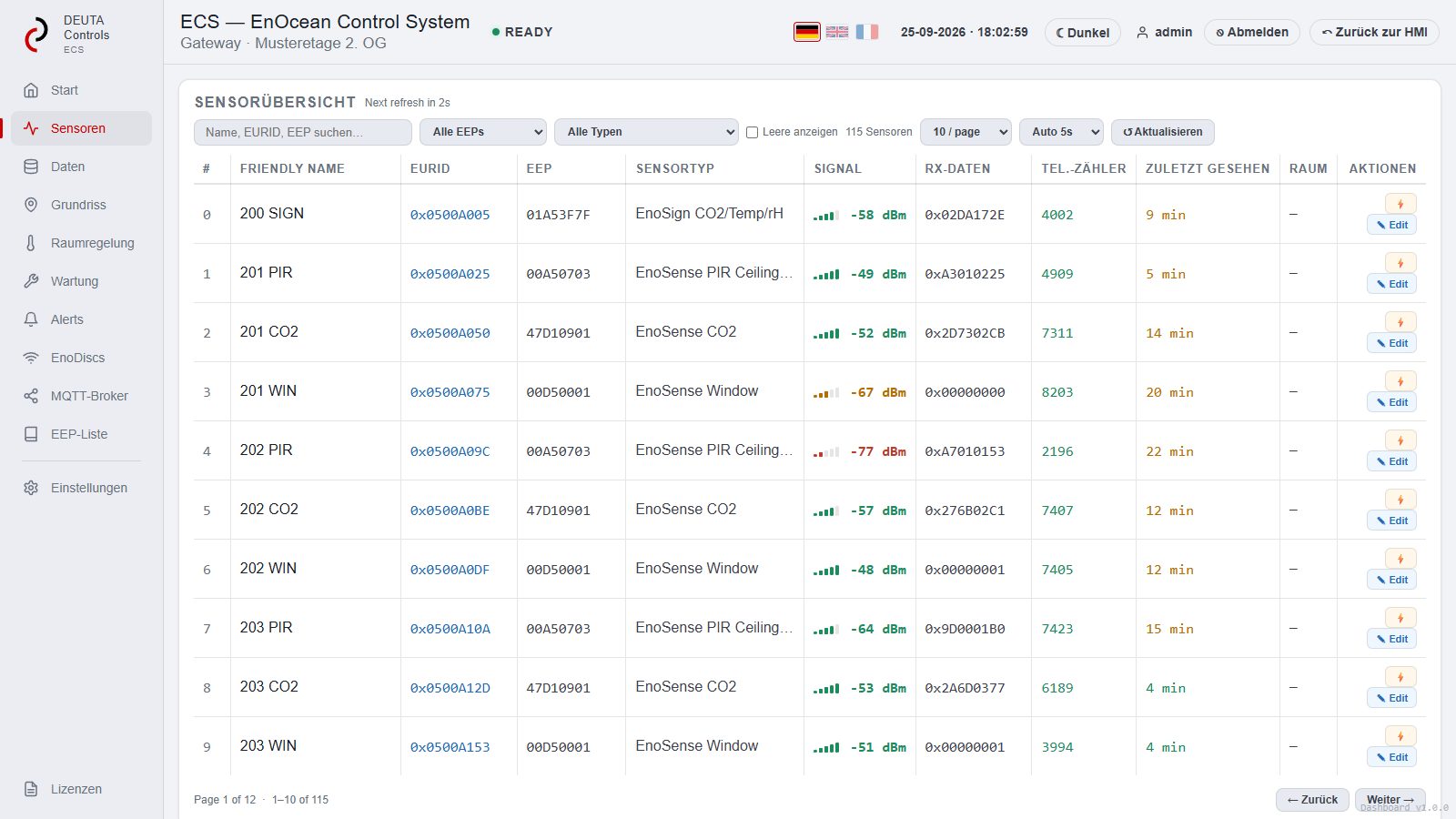

Die Geräteliste mit Funkqualität
SensorenDie Sensorübersicht ist die Bestandsliste der Anlage: Slot, Name, EnOcean-ID, Geräteprofil, Signalstärke in dBm, Telegrammzähler und der Zeitpunkt des letzten Empfangs. Damit ist bei der Inbetriebnahme sichtbar, ob ein Gerät seinen Empfänger erreicht – und im Betrieb, ob es noch sendet.
Die Liste entspricht der Konfigurationsdatei der Anlage, die Sie als Teil der Dokumentation bekommen. Wer im Bauprojekt wissen will, welcher Sensor in welchem Raum hängt, liest es hier ab.

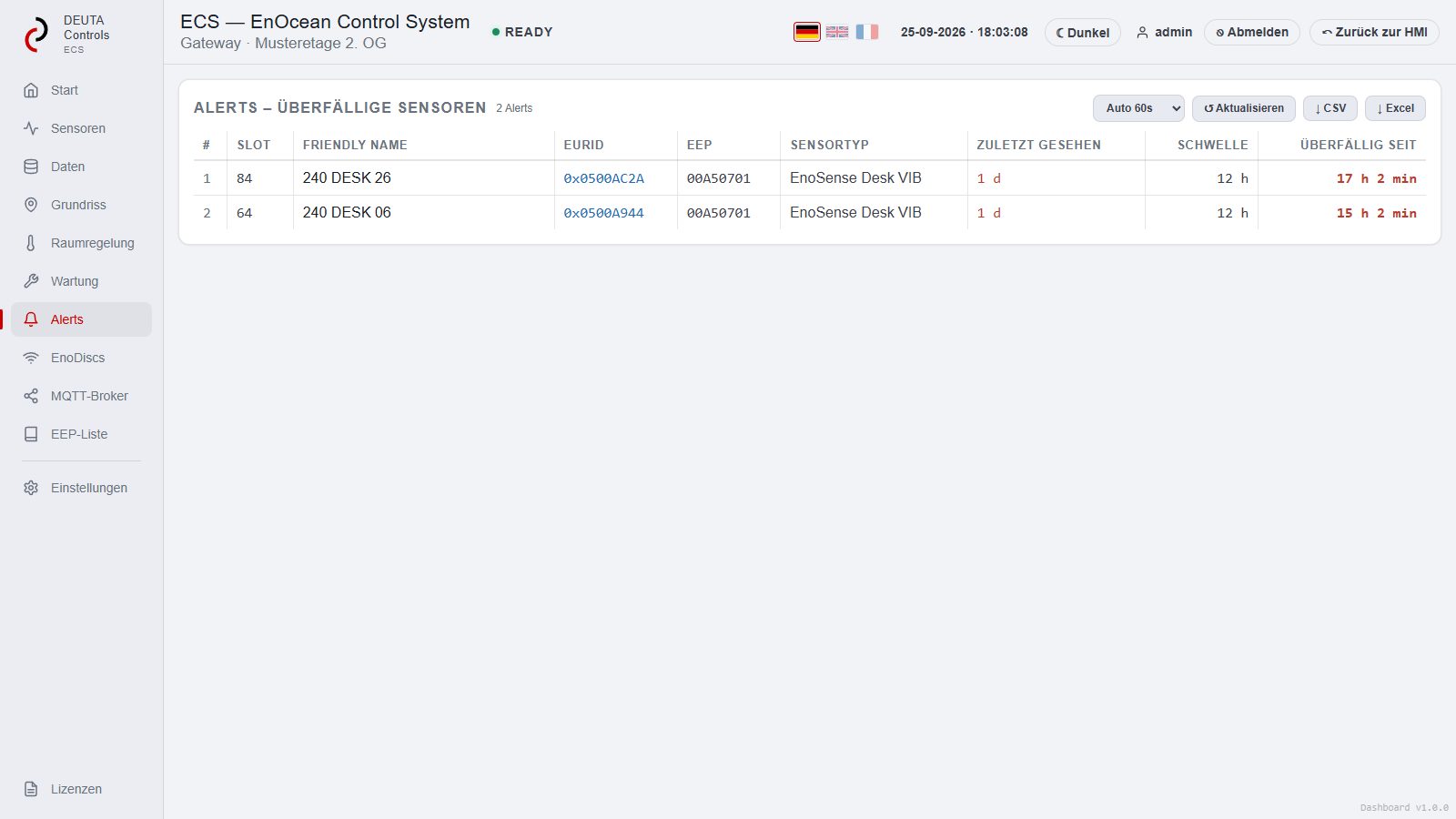

Wie ein ausgefallener Sensor auffällt
Alerts
Ein Funksensor meldet keine Störung, er verstummt. Deshalb führt die Alertseite jeden Sensor auf, der sich nicht innerhalb seines erwarteten Intervalls gemeldet hat – mit letztem Empfang, Schwelle und der Dauer, seit der er überfällig ist. Im Regelfall ist die Liste leer.
Die Schwelle ist je Geräteprofil einstellbar, die Liste lässt sich als CSV oder Excel exportieren. Soll die Meldung an die Leittechnik gehen, wird das im Projekt eingerichtet, etwa über einen zweiten MQTT-Broker nur für Störmeldungen.

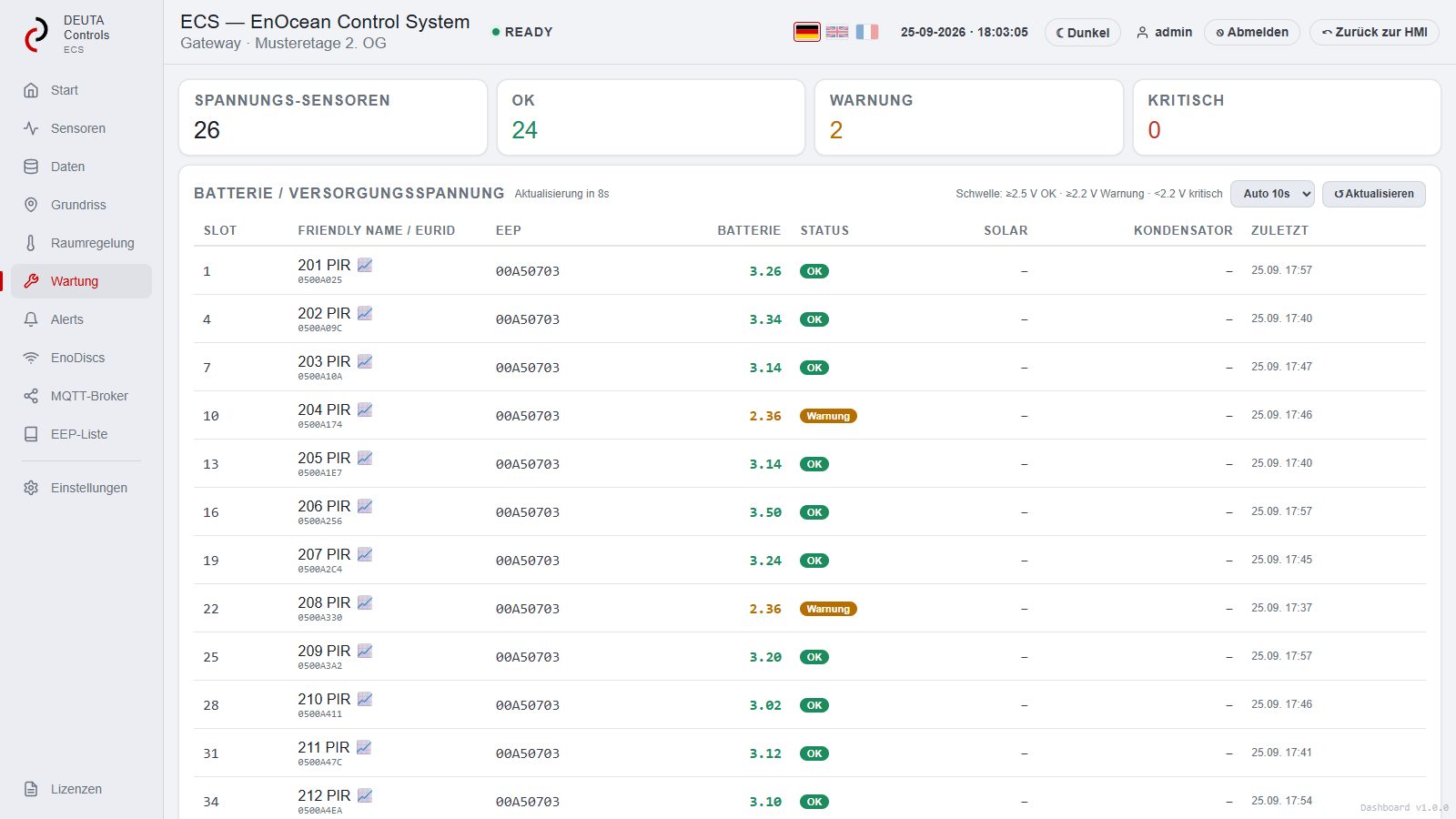

Batterien nach Zustand wechseln, nicht nach Kalender
WartungDie Wartungsseite zeigt für jeden batterie- oder solarbetriebenen Sensor die aktuelle Versorgungsspannung und einen Status: OK, Warnung oder Kritisch, mit einstellbaren Schwellen. Getauscht wird, wenn ein Gerät in die Warnung läuft – nicht, weil ein Intervall abgelaufen ist.
Darunter steht, welche CO2-Sensoren einen Abgleich brauchen. Der Abgleich wird am Gerät über den Servicetaster ausgelöst; das Dashboard weist darauf hin, wenn er zu lange her ist.

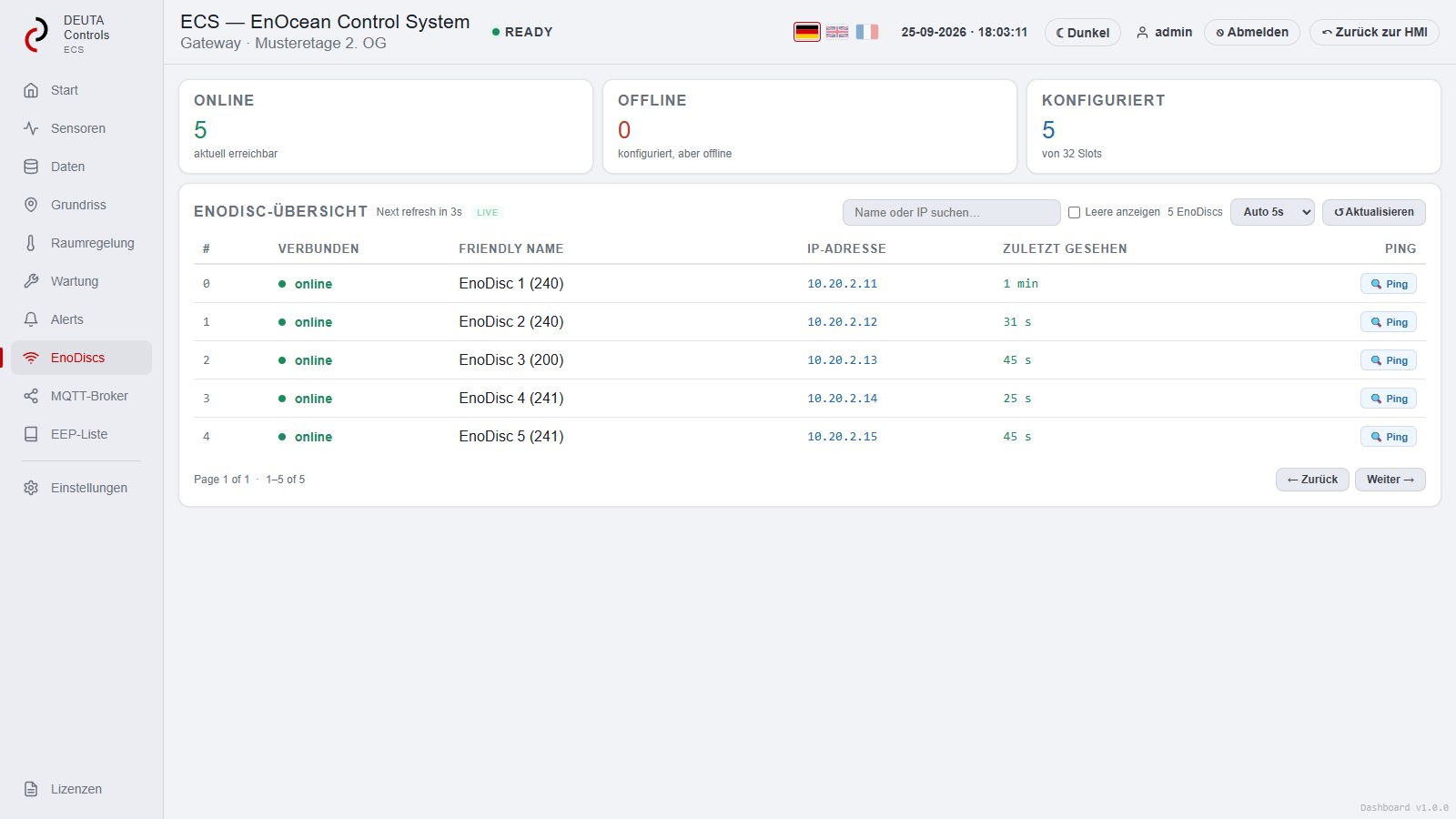

Die Empfänger und ihre Verbindung
EnoDiscs
Jede EnoDisc® erscheint mit Name, IP-Adresse, Verbindungszustand und letztem Kontakt. Ein Ping prüft die Netzwerkstrecke direkt aus dem Dashboard. So ist bei einer Funklücke schnell klar, ob der Empfänger oder die Strecke das Problem ist.

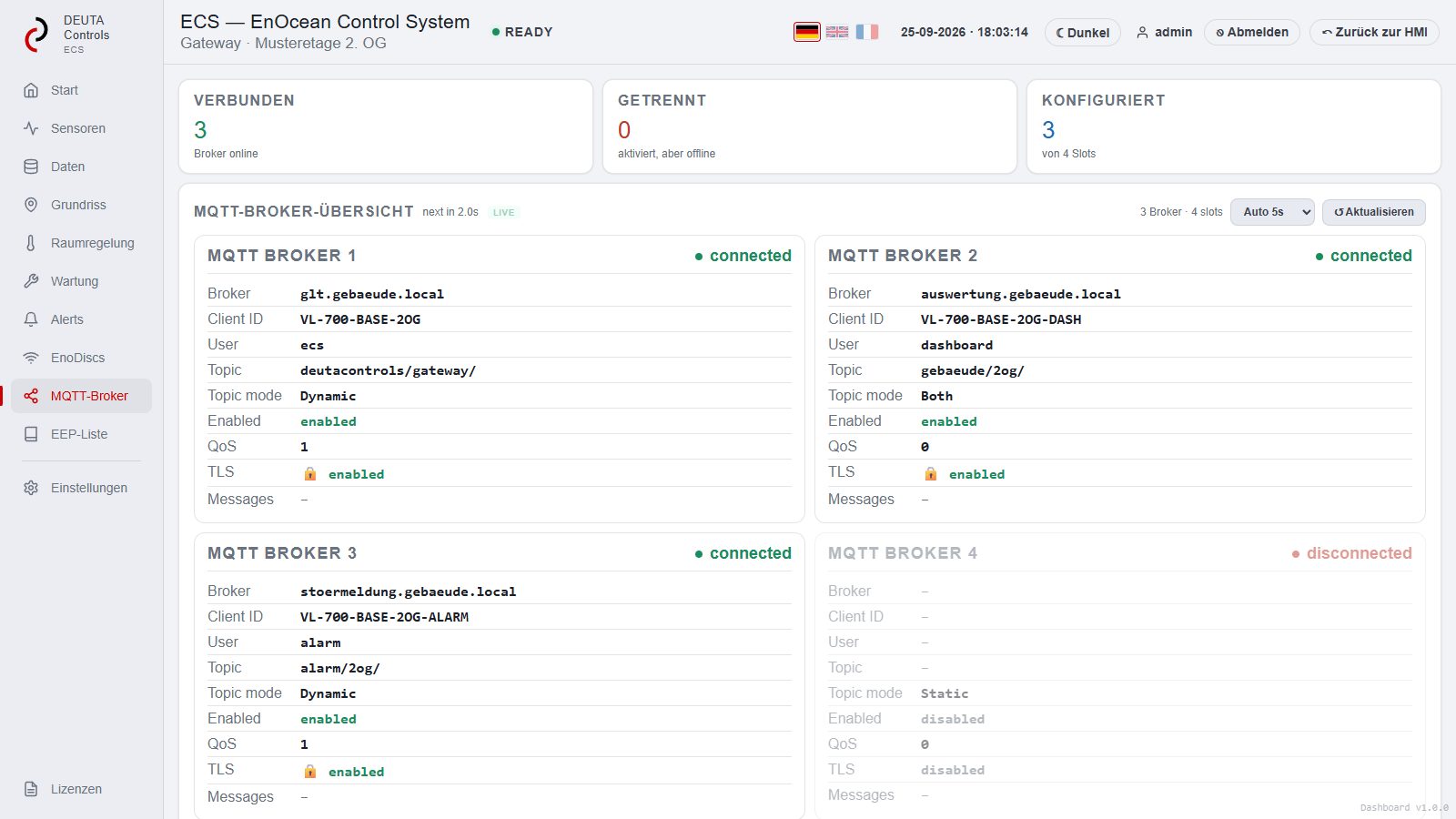

Vier Broker, ein Blick
MQTT-BrokerDie MQTT-Seite zeigt die vier Broker-Slots des Gateways mit Adresse, Client-ID, Topic-Vorlage, QoS, TLS und Verbindungszustand. Welcher Zuschnitt der Topics verwendet wird, ist eine Einstellung der Anlage und steht hier lesbar.
Die Messwerte gehen im JSON-Format an den Broker Ihrer Wahl; BACnet, KNX und Modbus TCP stehen parallel zur Verfügung.

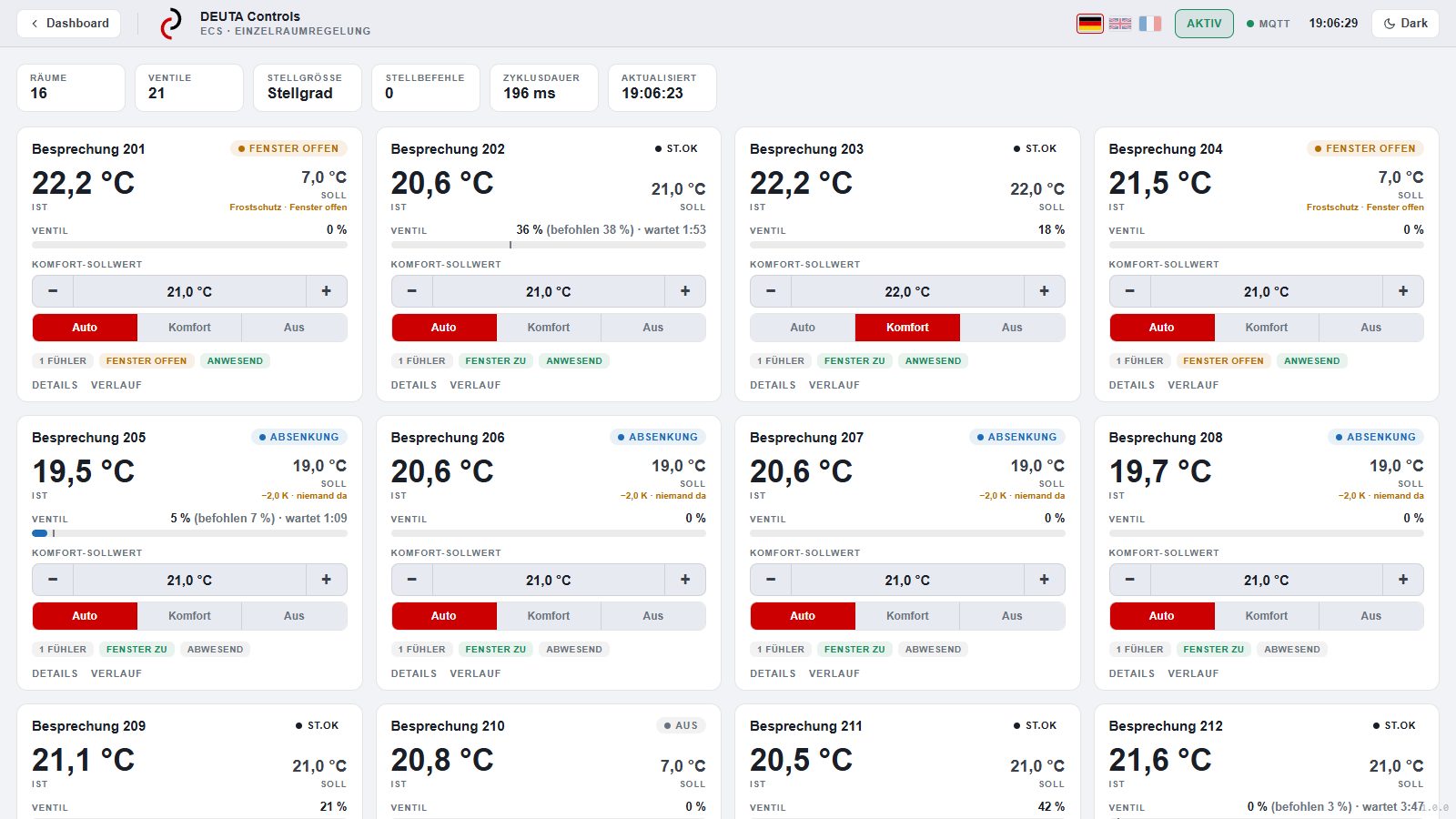

Einzelraumregelung für bis zu 16 Räume
Raumregelung
Wo das Gateway auch die Heizung regelt, bekommt jeder Raum seine Kachel: Isttemperatur, Sollwert, Betriebsart Auto, Komfort oder Aus, Ventilstellung und der Fensterkontakt, der die Heizung beim Lüften zurücknimmt. Sollwerte lassen sich direkt hier verstellen.

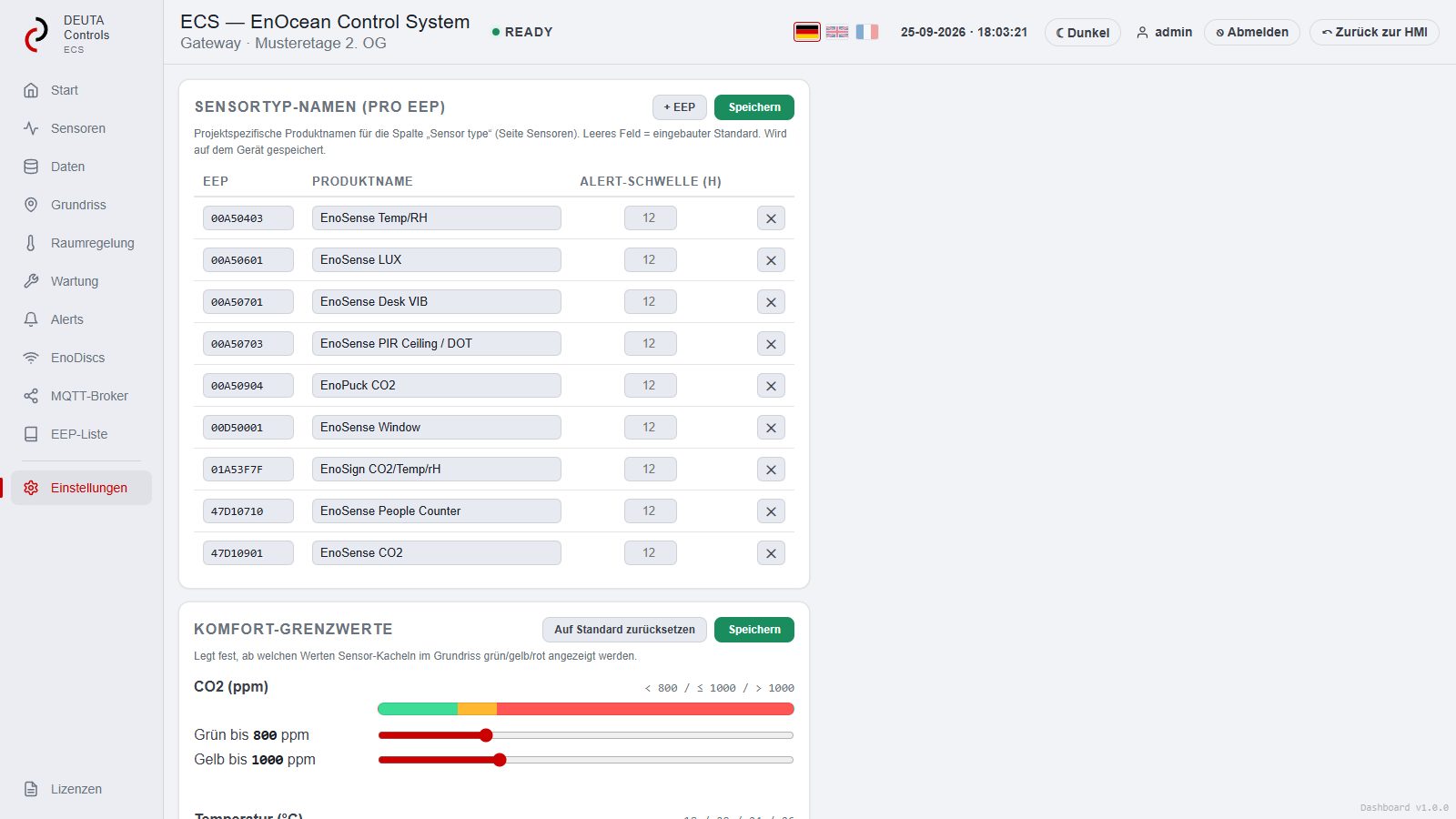

Namen, Schwellen und Geräteprofile
Einstellungen und EEP-ListeIn den Einstellungen vergeben Sie Produktnamen je Geräteprofil, setzen die Alert-Schwellen und die Komfortgrenzen für CO2, Temperatur und Feuchte, nach denen der Grundriss färbt. Die EEP-Liste zeigt alle Profile, die das Gateway kennt, nach Herstellergruppen.
Zwei Rollen: Der Administrator ändert, der Benutzer sieht. Die Oberfläche gibt es in Deutsch, Englisch und Französisch, jeweils hell oder dunkel.
Was das für den Betrieb heißt
5 Punkte- Das Dashboard läuft auf dem Gateway selbst. Es braucht keinen Server, keine Cloud und keine Installation beim Nutzer – nur einen Browser im Netz des Gebäudes.
- Zugriff von außen gibt es auf Wunsch über den Remote Support Desk, eine ausgehende VPN-Verbindung ohne offene Ports.
- Die Historie der Messwerte liegt als Dateien auf dem Gateway, für den Blick zurück über Tage und Wochen. Wer Jahre braucht, führt die Werte im Zielsystem, das die Daten per MQTT, BACnet, KNX oder Modbus TCP bekommt.
- Alle Listen exportieren als CSV oder Excel; die Konfiguration der ganzen Anlage steckt in einer Datei, die sich sichern und zurückspielen lässt.
- Keine laufenden Kosten: keine Lizenz je Sensor, keine Gebühr je Nutzer. Das System skaliert über weitere Gateways.
Das Dashboard mit Ihren Räumen sehen?
Schicken Sie uns Grundriss, Messgröße und Zielsystem. Sie bekommen einen Vorschlag für die Zahl der Geräte, eine Liste mit Bestellnummern und ein Angebot – und auf Wunsch einen Zugang zu einem laufenden Dashboard.
Bilder: ECS Dashboard v1.0 mit der Musteretage (erfundener Grundriss, 115 Geräte). Stand 25.09.2026.
