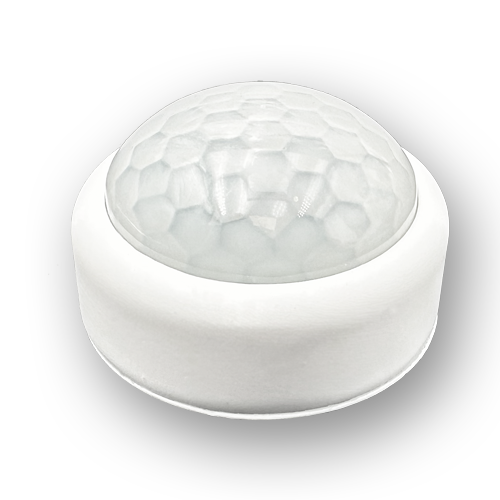

PIR-Bewegungsmelder EnoSense® PIR DOT
Der neue EnoSense® PIR DOT ist unser kostengünstigster EnOcean-Sensor für die Erkennung von Bewegung und die Messung der Helligkeit.
Technische Daten
| Bestellnummer | 12862 |
| Artikelnummer | AL-438-00-868 |
| Geräteprofil (EEP) | A5-07-03, A5-07-01, A5-07-02 |
| Messbereich | Helligkeit: 1 lx .. 60.000 lx |
| Versorgung | 1x Batterie CR3032 |
| Zulassungen | CE, FCC |
| Herkunft | Entwicklung und Fertigung in Deutschland |
| Schnittstelle Funk | EnOceanEU: 868,3 MHz FCC: 902 MHz |
| Weitere Schnittstellen | Service-LED |
| Sensorik | Bewegung und Helligkeit |
| Umgebungsbedingungen | Betriebstemperatur: -20 °C .. +70 °C Luftfeuchtigkeit: 0 .. 95 % (nicht kondensierend) Schutzklasse: IP20 |
| Abmessungen und Gewicht | Durchmesser: 27 mm Gewicht: 25 g |
| Zubehör | Magnet oder doppelseitiges Klebepad |
Beschreibung
Der neue EnoSense® PIR DOT ist unser kostengünstigster EnOcean-Sensor für die Erkennung von Bewegung und die Messung der Helligkeit.
Er besitzt sowohl einen Bewegungssensor (PIR) als auch einen Helligkeitssensor.
Der Funksensor wurde im Hinblick auf Kosten und die geforderte Funktionalität von uns optimiert und bildet damit die effiziente Basis für Ihre Gebäudeautomation und Bestimmung der Flächenauslastung.

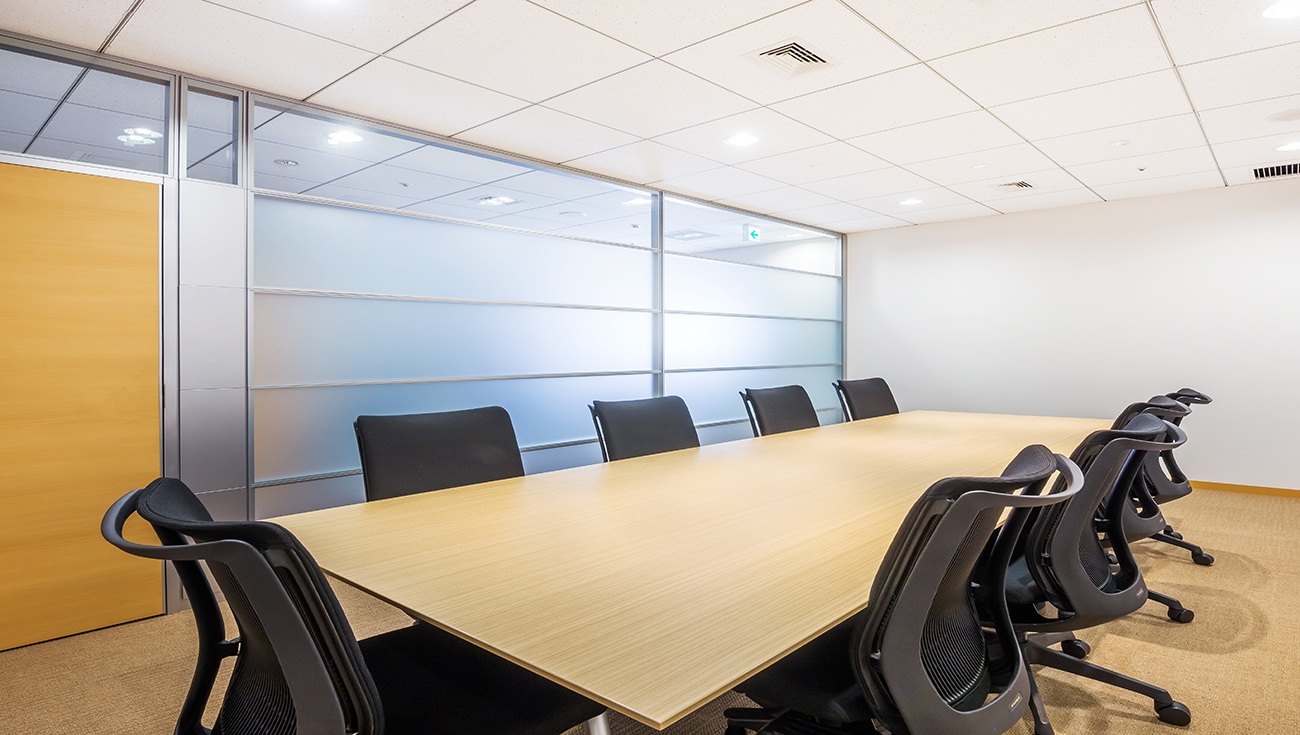

Da in einem Besprechungsraum meist wenig Tageslicht und auch nur bei Nutzung des Raumes Kunstlicht vorherrscht, haben wir uns in diesem Fall für einen reinen Batteriebetrieb entschieden.
Dabei sendet der EnoSense® PIR DOT bei Erkennung einer Person sofort und danach alle 4 Minuten ein Signal für "Bewegung erkannt".

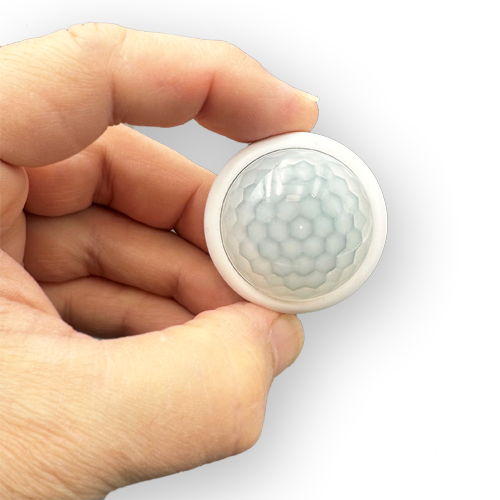

So wie alle neuen EnoSense® Sensoren kommt er in einem sehr kleinen und schicken Design-Gehäuse daher und passt mit seinen 41 x 27 mm unauffällig an die Decke.
Der EnoSense® PIR DOT liefert mit jedem Telegramm die folgenden Messwerte:
Erfassungswinkel: ca. 100° Erfassungsbereich: ca. 3 m Radius bei 2,5 m Montagehöhe
Varianten und Bestellnummern
2 Ausführungen| Bestell-Nr. | Artikelnummer | Funkfrequenz | Ausführung | Zulassung | Markt | Merken |
|---|---|---|---|---|---|---|
| 12862 | AL-438-00-868 | 868,3 MHz | weiß | CE | Europa | |
| 12867 | AL-438-00-902 | 902 MHz | weiß | FCC | USA und Kanada |
CE/RED gilt für alle Geräte. Die weiteren Funkzulassungen hängen an der Variante: Bitte die Bestellnummer für den Zielmarkt wählen. Andere Frequenzen auf Anfrage.
Unterlagen
Alles zu EnoSense® PIR DOT für Ausschreibung und Planung, ohne Registrierung.
Präsenzmelder oder Bewegungsmelder?
Was ein PIR erkenntEin PIR-Sensor misst keine Anwesenheit, sondern Bewegung: Er reagiert, wenn sich eine Wärmequelle im Erfassungsbereich bewegt. Als „Präsenzmelder“ bezeichnet der Markt PIR-Melder, die auch kleine Bewegungen erfassen, etwa am Schreibtisch. Die Anwesenheit ergibt sich daraus, dass innerhalb einer Haltezeit erneut Bewegung gemeldet wird.
Sitzt jemand lange sehr still, kann der Raum nach Ablauf der Haltezeit als frei gelten. Planen Sie die Haltezeit deshalb länger als das Sendeintervall des Melders, und setzen Sie den Melder so, dass der Arbeitsbereich gut erfasst wird.
Wo Anwesenheit auch ohne Bewegung erkannt werden soll, etwa für Belegungsauswertungen, erfasst der EnoSense® Presence Count Personen mit Time-of-Flight- und Thermosensor, ohne Kamera.
Passend dazu aus der Planung
4 BeiträgeÄhnliche Produkte
Gleiche Aufgabe, andere Bauform oder Versorgung

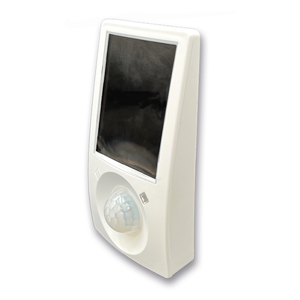

BewegungEnoSense® PIR CeilingDieser Bewegungsmelder auf Basis eines klassischen PIR Sensors (Passiv-Infrarot) versorgt sich über seine …
