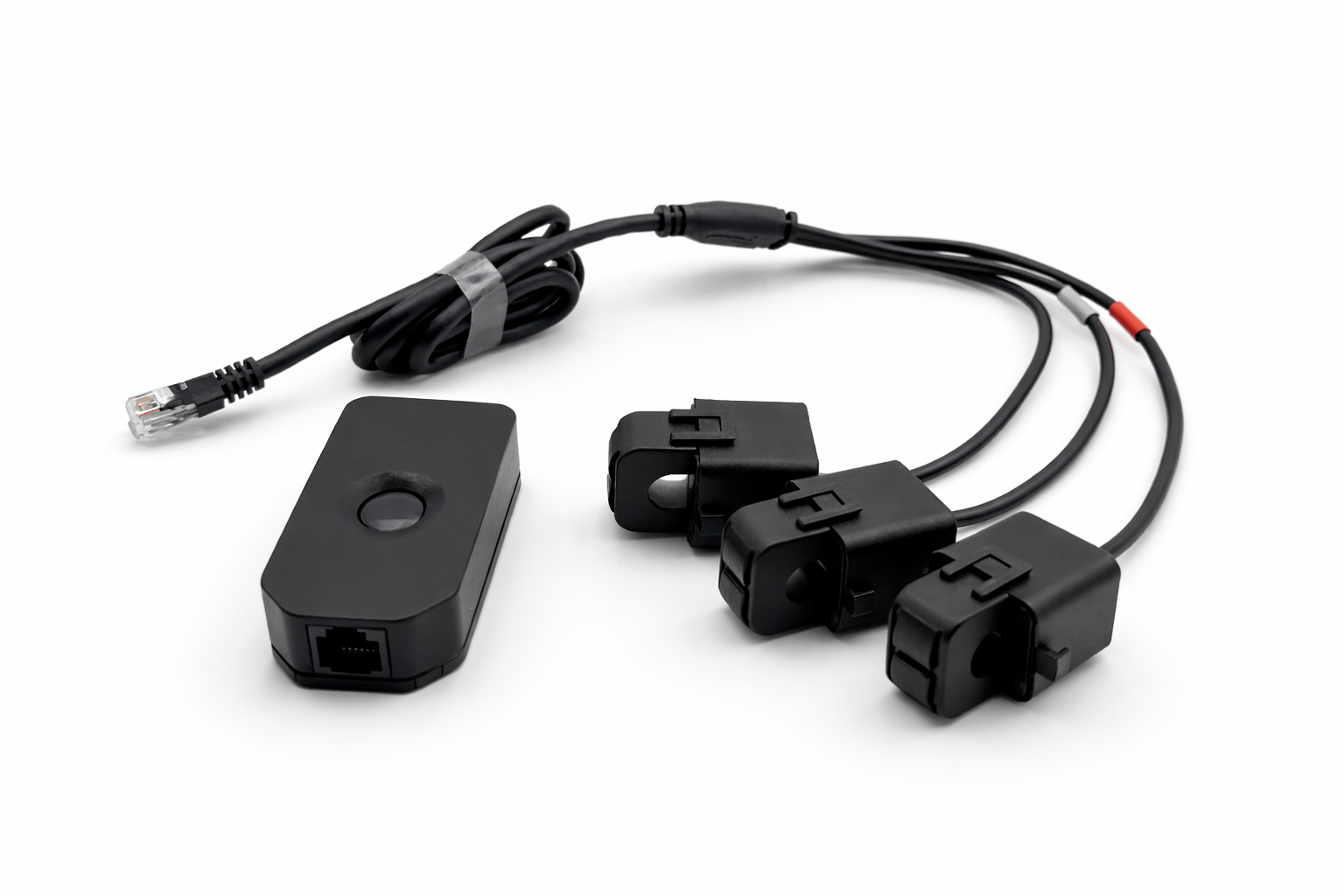

EnoSense® 3PH Current Sense - Stromsensor
Erfassung von Strömen in dreiphasigen Systemen für Monitoring- und Analyseanwendungen. Der EnoSense® 3PH Current Sense ermöglicht die kontinuierliche Erfassung von Stromwerten in dreiphasigen Installationen. Die Messung erfolgt ohne Eingriff in bestehende Systeme und eignet sich insbesondere für die Nachrüstung in Bestandsanlagen. Die erfassten Daten bilden die Grundlage für Energiemonitoring, Lastanalyse und zustandsbasierte Auswertung.
Der EnoSense® 3PH Current Sense liefert kontinuerlich präzise Messwerte der 3 Stromsensoren.
Strom (3-phasig)
Warum Strommessung im Gebäude?
Energieverbräuche entstehen dezentral – Transparenz fehlt jedoch häufig auf Ebene einzelner Stromkreise oder Anlagen.
Mit dem EnoSense® 3PH Current Sense schaffen Sie die Grundlage für:
- Lasttransparenz auf Verbraucherebene
- Identifikation von Lastspitzen
- Analyse von Betriebszuständen und Laufzeiten
- Optimierung von Energieeinsatz und Kosten
Technisches Konzept
Der Sensor erfasst die Ströme aller drei Phasen über externe Stromwandler (Clip-on-Prinzip).
Die Installation erfolgt ohne Unterbrechung der Leiter und ohne Eingriff in die bestehende Infrastruktur.
- Messung von 3 Phasen gleichzeitig
- Nicht-invasives Messprinzip
- Schnelle Montage im Bestand
- Drahtlose Datenübertragung
- Wartungsarme Lösung
Typische Anwendungen
Der 3PH Current Sense ist speziell für den Einsatz in bestehenden und neuen Gebäuden konzipiert:
Unterverteilungen
Erfassung einzelner Abgänge ohne zusätzliche Messhardware im Schaltschrank
HVAC- und Gebäudetechnik
Analyse von Lüftungsanlagen, Pumpen, Kälte- und Heizsystemen
Maschinen und Anlagen
Erkennung von Betriebszuständen (An/Aus), Lastprofilen und Nutzung
Energie- und Lastmanagement
Identifikation von Lastspitzen und untypischen Verbrauchsmustern
Retrofit-Projekte
Nachrüstung ohne Eingriff in die bestehende Verkabelung
Vorteile auf einen Blick
- Keine Busverkabelung erforderlich
- Ideal für Nachrüstung (Retrofit)
- Schnelle Installation ohne Anlagenstillstand
- Skalierbar für große Gebäude und Anlagen
- Nahtlose Integration in IoT-Systeme
Systemintegration
Die erfassten Stromwerte werden über EnOcean® Funk übertragen und können direkt in bestehende Systeme eingebunden werden.
Integration möglich über:
- EnOcean®-Gateways
- MQTT / IoT-Plattformen
- Cloud- oder Edge-Systeme
- bestehende DEUTA Controls Infrastruktur (z. B. EnoDisc®)
Damit eignet sich der Sensor sowohl für Einzellösungen als auch für skalierbare IoT-Architekturen.
Feature: "Startup" Batterien (optional)
Zwei optionale Batterien vom Typ AAA erweitern den Messbereich bis auf 0 A.
Der EnoSense® 3PH Current Sense ergänzt bestehende Energiemonitoring-Systeme um eine flexible, drahtlose Messlösung auf Verbraucherebene – insbesondere dort, wo klassische Messsysteme an Installationsgrenzen stoßen.
Schnittstelle Funk / Wireless interface / Interface radio | EnOcean EU: 868,3 MHz |
Weitere Schnittstellen / Other interfaces / Autres interfaces | Servicetaster / Service button / Bouton de service |
Sensorik / Sensors / Capteurs | Stromwandler, aufklappbare Stromwandler, je nach Typ 80 / 200 / 600 A Current transformers, hinged current transformers, 80 / 200 / 600 A depending on the type Transformateurs de courant, transformateurs de courant à ouverture, selon le modèle : 80 / 200 / 600 A |
Spannungsversorgung / Power supply / Alimentation électrique | Energy Harvesting mittels der aufklappbaren Stromwandler / Energy harvesting via split-core current transformers / Transformateur de courant ouvrant |
Umgebungsbedingungen / Environmental conditions / Conditions environnementales | Betriebstemperatur / Operating temp. / Température d'utilisation: -5 °C .. +50 °C Lagertemperatur / Storage temp. / Température de stockage: -15 °C .. +60 °C Luftfeuchtigkeit / rel. humidity / Humidité de l'air: 0 .. 80 % (nicht kondensierend / non condens. / sans condensation) Schutzklasse / Protection class / Classe de protection: IP20 |
Abmessungen und Gewicht / Dimensions and weight / Dimensions et poids | Länge x Breite x Höhe / Length x width x height / Longueur x largeur: 70 x 55 x 19 mm Hewicht / Weight / Poids: 80 g (Sensor only) |
Zubehör / Accesories / Accessoires | Aufklappbare Stromwandler (3x), im Lieferumfang enthalten Split-core CT-Clamps (3x), included Transformateur de courant ouvrant (3x), Contenu de la livraison |
DolphinView / Softwaretool EnOcean GmbH Sie gelangen auf die Seite des Herstellers und müssen sich dort für den Download registrieren. Note: You will be taken to the manufacturer's website where you must register for the download.
Hinweis:
Vorschau Preview | Datei File |
|
|
Aktuell sind folgende Geräte / Optionen bei uns erhältlich:
Bestellnummer Order number | Artikelbezeichnung Article name | Zulassung Approval |
12943 | AL-448-31-868 EnOcean sensor "EnoSense® 3PH Current Sense 80 A" / CE (868 MHz) | CE |
12965 | AL-448-32-868 EnOcean sensor "EnoSense® 3PH Current Sense 200 A" / CE (868 MHz) | CE |
12966 | AL-448-33-868 EnOcean sensor "EnoSense® 3PH Current Sense 600 A" / CE (868 MHz) | CE |
